Система импульсной продувки сжатым воздухом рукавных фильтров

При работе фильтра РЦИ (см.рис.6.2) [12] в цилиндрический корпус 1 фильтра с тангенциально расположенным входным патрубком 9 поступает запыленный воздух. Пройдя через ткань рукавов вовнутрь, очищенный от пыли воздух выходит из рукавов в осевом направлении через трубы Вентури 5 в верхнюю камеру 3 очищенного воздуха и далее отсасывается из фильтра через выходной патрубок 10. Для очистки (продувки) рукавов от осевшей на их наружной поверхности пыли в каждый рукав поочерёдно из камеры через

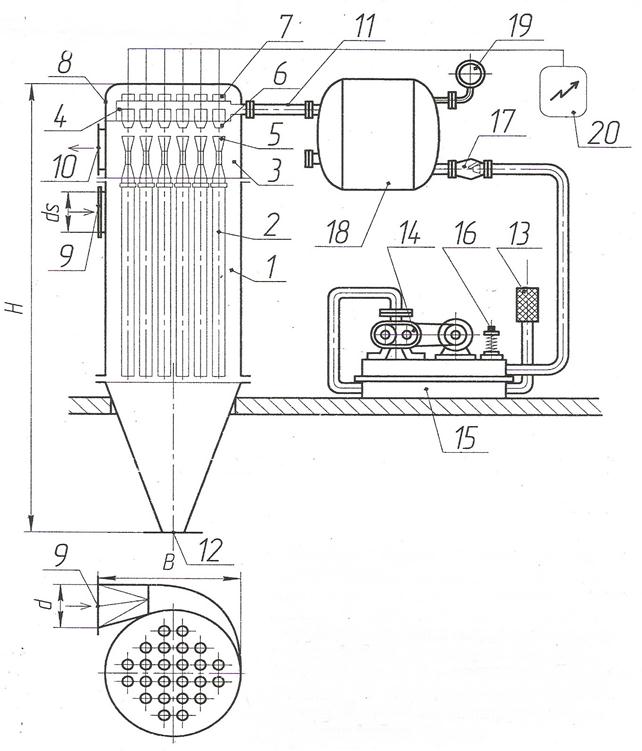

Рис.6.2 Фильтр РЦИ с устройством для импульсной продувки: 1- корпус, 2- рукава, 3- верхняя камера, 4 - распределительная камера, 5 - насадки Вентури, 6 - сопла, 7 – электромагнитные клапаны, 8 – крышка клапанов, 9 - входной патрубок, 10 – выходной патрубок, 11 – подача сжатого воздуха, 12 – выгрузка пыли, 13 - воздушный фильтр, 14 – компрессор, 15 – основание, 16 – предохранительный клапан, 17 – вентиль, 18 – ресивер, 19 – манометр, 20 – аппаратура управления.

сопло 6 подается поток сжатого воздуха (от компрессора 14 через рессивер18). Пыль, выделенная из загрязненного воздуха, собирается в коническом днище и шлюзовым затвором выводится из фильтра. Опорный каркас, встроенный внутри каждого рукава 2, препятствует опадению при всасывании запыленного воздуха в рукава. Давление сжатого воздуха 45 кПа.Продолжительность импульсов продувки рукавов 0,1…2,0 с (оптимально 0,5 с). Интервал между импульсами продувки 1…25 с (оптимально 10 с). Запыленность воздуха на входе в фильтр допускается не более 15 г/м, а на выходе – не более 2 мг/м. Подсос воздуха – 5 %. Число рукавов в цилиндрической части фильтра может быть от 4 до 72. Рукава сверху открыты, внизу заглушены. Преимущества фильтров с импульсной продувкой: - отсутствие механически подвижных деталей; - высокая степень очистки воздуха (остаточная запыленность – 2,0 мг/м);- высокая воздушная нагрузка на ткань (до 8 м/(м * мин));- значительно меньшая занимаемая площадь по сравнению с фильтрами другого типа.
