Построение сопряжений

ПОСТРОЕНИЕ КАСАТЕЛЬНОГО ОТРЕЗКА.

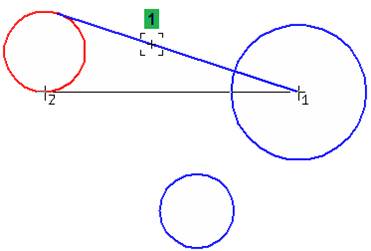

Теперь нужно построить отрезок, который должен пройти касательно к левой верхней окружности через точку начала координат вида.

· Нажмите кнопку Касательный отрезок через внешнюю точку на Расширенной панели команд построения отрезков инструментальной панели Геометрия .

· Укажите курсором левую окружность (курсор 1), затем с помощью привязки Ближайшая точка укажите точку начала координат.

· Система предложит два варианта касания. Верхний вариант, нужный для построения, является текущим (он оформлен сплошной тонкой линией). Создайте его щелчком мыши.

· Откажитесь от создания нижнего варианта, прервав работу команды.

Окружности и отрезок нужно сопрячь дугами.

· Нажмите кнопку Скругление на панели Геометрия.

· В поле Радиус на Панели свойств введите значение 35 мм.

· Укажите курсором отрезок и окружность, между которыми нужно построить сопряжение. Окружность нужно указать в той ее части, которая расположена выше отрезка. От этого зависит направление дуги.

· В поле Радиус на Панели свойств введите значение 100 мм.

· Для двух окружностей можно построить несколько вариантов сопряжений дугой заданного радиуса. Для построения нужного варианта укажите окружности приблизительно в точках касания.

Если система построила не тот вариант сопряжения, нажмите кнопку Отменить на панели Стандартная и повторите попытку.

· Для построения последнего сопряжения введите значение радиуса 20 мм и укажите окружности.
