Проверка документа




Можно проверить чертеж на наличие некоторых ошибок в оформлении (наличие пересечений размерных линий с другими линиями чертежа, слишком маленькие расстояния между параллельными размерными линиями и т.д.). Эти функции реализованы в библиотеке Проверка документа.

· Вызовите Менеджер библиотек .

· Откройте папку Прочие и подключите библиотеку Проверка документа.

· Двойным щелчком активизируйте функцию Проверка наложения элементов.

· В окне Проверка наложения элементов нажмите кнопку ОК.

Если на чертеже нет таких ошибок, будет показано соответствующее сообщение.

· Двойным щелчком активизируйте функцию Проверка размеров.

· В окне Проверка размеров включите опцию проверки пересечения с осевыми линиями. Обратите внимание на значение поля Минимально допустимое расстояние — размещение параллельных размерных линий на меньшем расстоянии будет считаться ошибкой. Нажмите кнопку ОК.

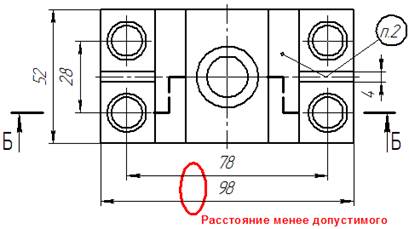

Для отображения ошибок в чертеже может быть создан специальный слой Ошибки размерных линий. В этом слое размещаются обозначения ошибок — знак в виде эллипса с пояснительной надписью.

· Если ошибок не слишком много, можно отказаться от создания этого слоя — нажмите кнопку Да.

· Для исправления ошибок увеличьте расстояние между размерными линиями, перемещая характерные точки размеров.
