Обозначение маркировки




ВВОД ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ

НЕУКАЗАННАЯ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТЕЙ

Для окончательного оформления чертежа осталось проставить знак неуказанной шероховатости поверхностей, ввести технические требования и заполнить основную надпись.

· Выполните команду ВставкаНеуказанная шероховатостьВвод.

· В окне Знак неуказанной шероховатости выполните двойной щелчок мышью в поле Текст, выберите из появившегося меню критерий и значение шероховатости.

· Щелчком на кнопке ОК закройте окно. Обозначение неуказанной шероховатости будет автоматически размещено в правом верхнем углу документа.

· Выполните команду ВставкаТехнические требованияВвод.

Система перейдет в режим текстового редактора, в котором можно ввести технические требования, используя обычные средства ввода и редактирования текста. Кроме того, в технические требования можно вставлять заранее составленные пункты из файла текстовых шаблонов.

· Чтобы открыть файл текстовых шаблонов, щелкните на поле ввода правой кнопкой мыши и выполните из Контекстного меню команду Вставить текст.

На экране появится окно Библиотекаря текстовых шаблонов

· В дереве разделов в левой части окна раскройте "ветви" Технические требованияОбщие ТТ.

· Отметьте нужные пункты шаблона, щелкнув мышью на значке рядом с названием пункта. Выбранные пункты будут отмечены "галочкой".

· Чтобы скопировать выбранные пункты в текст, нажмите кнопку Вставить в документ на инструментальной панели окна.

Выбранные пункты будут скопированы в текст технических требований и пронумерованы.

Для эффективного использования текстовых шаблонов нужно добавить в библиотеку свои тексты.

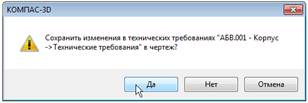

· Закройте окно технических требований и ответьте Да на запрос относительно сохранения изменений в технических требованиях в чертеж.

Технические требования автоматически размещаются над основной надписью чертежа. Если места над штампом недостаточно, технические требования разбиваются на страницы. Первая страница размещается над штампом, а вторая — слева от него. Можно выполнить компоновку технических требований: определить размеры и положение страниц вручную.

· Щелкните правой кнопкой мыши на любой строке технических требований и выполните из Контекстного меню команду Ручное размещение тех.требований.

Страницы технических требований будут оформлены пунктирными линиями с характерными точками.

· Перемещая мышью характерные точки, увеличьте размер первой страницы так, чтобы в ней разместился весь текст.

Если поместить курсор внутрь страницы, можно перемещать саму страницу.

· Расположите страницу между видом сверху и штампом чертежа.

· Нажмите кнопку Прервать команду .

На виде сверху нужно создать последний элемент оформления — линию-выноску для обозначения маркировки. При оформлении вида этот значок был пропущен специально, так как он должен ссылаться на пункт технических требований, которые на тот момент еще не были созданы.

· Нажмите кнопку Знак маркировки на панели Обозначения .

· Укажите точку 1, на которую указывает выноска, и точку 2 размещения знака.

· Для создания текстовой ссылки на пункт технических требований нажмите кнопку Вставить ссылку на Панели свойств.

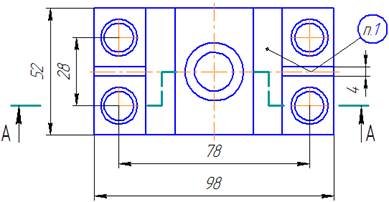

· В окне Ссылка укажите пункт 1 технических требований и нажмите ОК.

· Чтобы изменить форму ответвления, нажмите кнопку Редактировать точки на Панели специального управления.

· Захватите мышью центральную характерную точку ответвления и "перетащите" ее вниз.

· После того как точка займет нужное положение, отпустите кнопку мыши.

· Нажмите кнопку Создать объект и прекратите выполнение команды .
