Шероховатость поверхностей

Создание главного вида детали начиналось с построения прямоугольника. В ходе усечений прямоугольник был преобразован в макроэлемент. Это может затруднить размещение обозначения шероховатости поверхности, поэтому макроэлемент лучше разрушить.

· Укажите курсором нижний горизонтальный отрезок главного вида — вместе с указанным отрезком будут выделены два соседних.

· Щелкните правой кнопкой мыши на любом из выделенных отрезков.

· Выполните из Контекстного меню команду Разрушить — макроэлемент будет разрушен на отдельные отрезки.

· Нажмите кнопку Шероховатость на панели Обозначения .

· Укажите нижний горизонтальный отрезок главного вида — базовый объект для нанесения обозначения шероховатости.

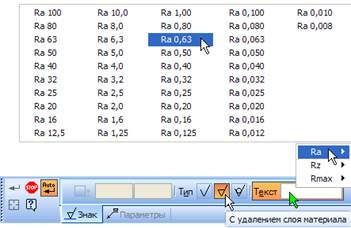

· Включите кнопку С удалением слоя материала в группе Тип на Панели свойств.

· Для ввода значения шероховатости щелкните правой кнопкой мыши в поле Текст на Панели свойств.

· Из появившегося меню выберите критерий и значение шероховатости.

· Затем переместите курсор вправо и укажите точку, определяющую положение знака. Базовый отрезок будет автоматически продолжен на нужное расстояние тонкой линией.

· Нажмите кнопку Прервать команду .
