Построение линии разреза

На виде сверху нужно построить линию сложного ступенчатого разреза А-А, которая должна пройти через определенные точки вида. Точно выполнить построение поможет привязка Выравнивание.

· Включите привязку Выравнивание на панели Глобальные привязки. Эта привязка позволяет выравнивать указываемую точку по характерным точкам других объектов, которые уже есть на чертеже.

· Нажмите кнопку Линия разреза / Сечения на инструментальной панели Обозначения .

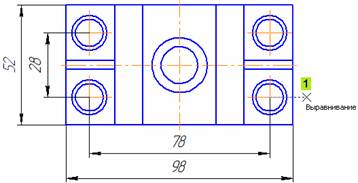

· Поместите курсор приблизительно в точку 1 начала линии разреза.

· Перемещая курсор, добейтесь, чтобы точка в горизонтальном направлении была выровнена по центральной точке крепежного отверстия. Точку и направление выравнивания система показывает пунктирными линиями.

· После срабатывания привязки зафиксируйте точку щелчком мыши.

· По умолчанию система выполняет построение простого разреза, то есть вторая точка линии будет воспринята как последняя. Чтобы перейти в режим построения сложного разреза, нажмите кнопку Сложный разрез на Панели специального управления.

Команда Сложный разрез доступна также в Контекстном меню.

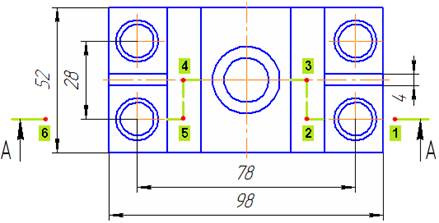

· Отслеживая выполнение привязки Выравнивание, укажите точки перелома линии разреза.

· После указания последней точки 6 отключите кнопку Сложный разрез на Панели специального управления.

· Чтобы выбрать, с какой стороны от линии разреза должны располагаться стрелки, перемещайте курсор. Щелкните левой кнопкой мыши с той стороны от линии, где должны располагаться стрелки.

· Сразу после указания направления стрелок объект будет построен, а система перейдет в режим создания нового вида. Сейчас в этом нет необходимости — нажмите кнопку Прервать команду .

· Отключите привязку Выравнивание на панели Глобальные привязки.
