Мягкие и твердые прослойки в сварных соединениях

Сварное стыковое соединение в поперечном сечении имеет неско-лько участков, которые могут существенным образом различаться между собой по механическим свойствам (рис. 6.1).

Рисунок 6.1 – Стыковое сварное соединение

Это сам шов 1, околошовная зона 2, материал которой в некоторых сталях претерпевает структурные преобразования и может иметь повы-шенную или пониженную твердость и прочность; зона высокого отпуска 3, прочность и твердость материала которой в термически обработанных сталях снижены в результате нагрева при сварке. Зона 4, нагревающаяся до более низких температур и материал которой по-разному изменяет свои свойства в зависимости от марки стали или сплава и предшествующей тер-мической обработки.

Расхождение механических свойств металла в разных участках, соиз-меримых с размерами сварного соединения, главным образом с толщиной свариваемых элементов, называется механической неоднородностью.

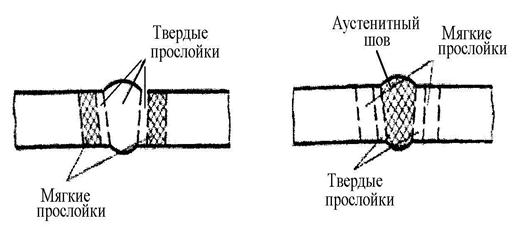

При установившемся режиме сварки ширина зон и их механические свойства мало изменяются по длине сварного соединения, поэтому обычно рассматривается неоднородность свойств и чередование зон в поперечном сечении сварного соединения. Различают мягкие и твердые прослойки (рис. 6.2).

При сварке термически обработанных сталей (рис.6.2,а) шов и око-лошовная зона, нагретые до температуры Ас₃, в процессе охлаждения за-каливаются и имеют более высокую твердость и прочность, чем основной металл. Этот участок называют твердой прослойкой. Рядом с ней по обе стороны находятся участки высокоотпущенного металла, которые относи-тельно основного металла и твердой прослойки имеют пониженный пре-дел текучести. Эти зоны образовывают две мягкие прослойки.
