Тема: горный компас

Лабораторная работа № 2

Элементы залегания слоя

Положение горных пород в пространстве характеризуется элементами их залегания, которые замеряются при помощи горного компаса.

Залегание пород характеризуется простиранием, падением и углом наклона пластов к горизонтальной плоскости (рис. 4).

Линия простирания пласта — любая горизонтальная линия в плоскости напластования. Положение линии простирания определяется азимутом простирания, т.е. углом между этой линией и магнитным меридианом.

Линия падения пласта — определяется направлением паденияи углом падения. Направление падения показывает в какую сторону наклонен пласт и определяется положением линии падения. Линия падения лежит в плоскости пласта, направлена в сторону наклона пласта и всегда перпендикулярна к линии простирания. Направление линии падения определяется азимутом падения, т.е. углом между проекцией линии падения на горизонтальную плоскость и магнитным меридианом.

Угол падения — угол между плоскостью пласта и горизонтальной плоскостью.

Оборудование: макеты пластов, бланковки нулевой геологической карты.

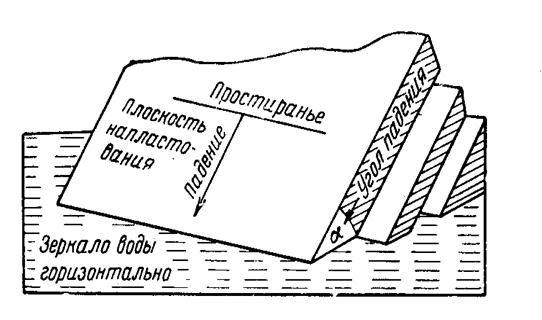

Рис. 4. Элементы залегания пласта: простирание, падение и угол падения

Цель: Научиться работать с горным компасом
