Лабораторная работа № 3. Горный компассостоит из прямоугольной пластинки, изготовленной из пластмассы или немагнитного металла
|
|
|
|
Теория
Горный компас состоит из прямоугольной пластинки, изготовленной из пластмассы или немагнитного металла. К этой пластинке прикреплена круглая коробка, в которой под стеклом помещается лимб с азимутальными делениями от 0 до 3600. В центре коробки имеется острие, на котором вращается магнитная стрелка, ее северный конец имеет белый цвет, либо синий, а южный конец окрашен в красный цвет. В центре стрелки находится небольшое отверстие с вмонтированным в него твердым минералом (рубином — твердость 9, или агатом — твердость 7), на который опирается стрелка. Намагниченная стрелка после непродолжительных колебаний успокаивается, обратившись северным концом на север, показывая направление магнитного меридиана.
Особенности горного компаса:1) деления на горном компасе идут от 0 до 3600 против движения часовой стрелки; обозначения востока и запада переставлены одно на место другого; отсчет азимутов делается по северному концу стрелки; 2) в полулимбе на горном компасе расположен отвес, который показывает угол наклона пласта, трещины к горизонту.
Работа с горным компасом
1) определение азимута простирания. Приложить компас длинной стороной к линии простирания. Снять отсчет на лимбе по любому концу стрелки компаса. Линия простирания имеет два азимута, отличающихся один от другого на 1800 (рис. 5).
2) определение азимута падения. Приложить компас короткой стороной к линии падния так чтобы северный конец компаса (00) был направлен
в сторону наибольшего наклона пласта. Отсчет снять на лимбе по северному концу стрелки компаса.
3) определение угла падения. Компас поставить на длинное ребро (вертикальное положение) на линию падения, снять отсчет по отвесу в полулимбе.
Запись элементов залегания: Аз.пр. СВ 400, Аз.пад. ЮВ 1300, /_350.
ВГ – линия простирания; АБ – линия падения (стрелками обозначены линия простирания и линия падения), α – угол падения

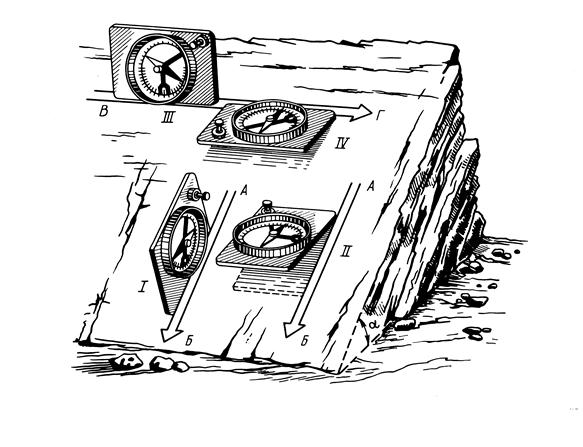

Рисунок 5. Элементы залегания и порядок замеров их горным компасом.
Оборудование: макеты пласта, горный компас, геологическая карта
|
|
|
|
|
