Анкеровка арматуры

5.42. Для обеспечения восприятия арматурой требуемых усилий в рассматриваемом сечении арматура должна иметь достаточную анкеровку заведением ее за это сечение на необходимую длину или выполнением специальных конструктивных мероприятий.

5.43 (5.13). Стержни периодического профиля, а также гладкие стержни, применяемые в сварных каркасах и сетках, выполняются без крюков. Растянутые гладкие стержни вязаных каркасов и сеток должны заканчиваться крюками (см. черт. 92) или петлями.

5.44 (5.14). Продольные стержни растянутой и сжатой арматуры должны быть заведены за нормальное к продольной оси элемента сечение, в котором они учитываются с полным расчетным сопротивлением, на длину не менее l_an, определяемую по формуле

(316)

но не менее l_an = l_and, где значения w_an Dl_an и l_an, а также допускаемые минимальные величины l_an определяются по табл. 44. При этом гладкие арматурные стержни должны оканчиваться крюками, выполняемыми согласно п. 5.11, или иметь приваренную поперечную арматуру по длине заделки. К величине R_b допускается вводить коэффициенты условий работы бетона, кроме g_b2.

В элементах из мелкозернистого бетона группы Б (см. п. 2.1) значения l_an, определяемые по формуле (316), должны быть увеличины на 10 d для растянутого и на 5 d ¾ для сжатого бетона.

Величины относительной длины анкеровки l_an = l_an/d,вычисленные по формулe (316) для разных классов бетона и арматуры, приведены в табл. 45.

Таблица 44 (37)

	Параметры для определения длины анкеровки lan арматуры без анкеров
Условия работы	периодического профиля	гладкой
арматуры	wan	Dlan	lan	lan, мм	wan	Dlan	lan	lan, мм
			не менее			не менее
1. Заделка арматуры:
а) растянутой в растянутом бетоне	0,70				1,20
б) сжатой или растянутой в сжатом бетоне	0,50				0,80
2. Стыки арматуры внахлестку в бетоне:
а) растянутом	0,90				1,55
б) сжатом	0,65				1,00

Таблица 45

Расположение арматуры в бетоне	Класс армату­	Относительная длина анкеровки арматуры lan = lan / d при бетоне классов
	ры	В7,5	В10	B12,5	B15	B20	B25
1. Растянутом,	A-I
	A-II
lan ³ 250 мм	A-III
2. Сжатом,	A-I
	A-II
lan ³ 200 мм	A-III

Продолжение табл. 45

Расположение арматуры в бетоне	Относительная длина анкеровки арматуры lan = lan / d при бетоне классов
	B30	B35	B40	B45	B50	B55	B60
1. Растянутом,
lan ³ 250 мм
2. Сжатом,
lan ³ 200 мм

В случае, когда анкеруемые стержни поставлены с запасом по площади сечения против требуемой расчетом по прочности с полным расчетным сопротивлением, длину анкеровки l_an, вычисленную по формуле (316), допускается уменьшать, умножая на отношение необходимой по расчету и фактической площадей сечения арматуры.

Если по расчету вдоль анкеруемых стержней образуются трещины от растяжения бетона, стержни должны быть заделаны в сжатую зону бетона на длину l_an, определяемую по формуле (316). При этом высоту сжатой зоны допускается определять согласно п. 4.16.

5.45. При невозможности выполнения требований п. 5.44 должны быть приняты специальные меры по анкеровке продольных стержней:

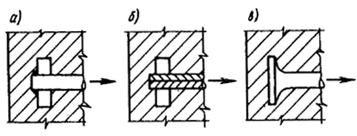

а) устройство на концах специальных анкеров в виде пластин, шайб, гаек, уголков, высаженных головок и т. п. (черт. 103). В этом случае площадь контакта анкера с бетоном должна удовлетворять условию прочности бетона на смятие (см. п. 3.109 а), а толщина анкерующей пластины должна быть не менее 1/5 всей ширины (диаметра) и удовлетворять условиям сварки (см. табл. 52); длина заделки стержня должна определяться расчетом на выкалывание (см. п. 3.106 а) и приниматься не менее 10 d;
