Примеры решения задач

Пример 1. На тело в форме куба с ребром а = 10 см действуют три силы (рис. 7.6). Определить моменты сил относительно осей координат, совпадающих с ребрами куба.

1. Моменты сил относительно оси Ох:

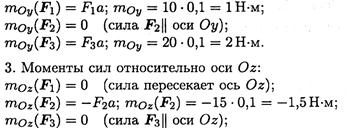

2. Моменты сил относительно оси Оу.

Пример 2. На горизонтальном валу закреплены два колеса, г₁ = 0,4 м; г₂ = 0,8 м. Остальные размеры — на рис. 7.7. К коле­су 1 приложена сила F₁, к колесу 2 — силы F₂ = 12 кН, F₃ = 4кН.

Определить силу F₁ и реакции в шарнирах А и В в состоянии равновесия.

Напомним:

1. При равновесии выполняются шесть урав­нений равновесия.

Уравнения моментов следует составлять относи­тельно опор А и В.

2. Силы F ₂ \\O x; F ₂\\Oy; F ₃\\Oy.

Моменты этих сил относительно соответству­ющих осей равны нулю.

3. Расчет следует завершить проверкой, использовав дополнительные уравнения равновесия.
