Пример 3.1

Построить диаграмму для отображения данных, представленных на рисунке 3.14.

Рисунок 3.14. Наблюдения за переменными x, y, z

Рассмотрим таблицу на рис. 2.1. Если показатели x, y, z являются независимыми, то подходит «Обычная гистограмма». Эта диаграмма позволит наглядно сравнить значения этих трех показателей. Каждому показателю будет соответствовать свой цвет прямоугольников.

Введите данные с рисунка 3.14 в диапазоне А1:С6. Выделите диапазон А1:С6, щелкните курсором мыши значок «Мастер диаграмм» на панели инструментов, и в появившемся окне выберите тип «Гистограмма», вид «Обычная гистограмма», как показано на рисунке 3.13, и нажмите кнопку «Готово» (или «OК»). Полученная диаграмма изображена на рисунке 3.15.

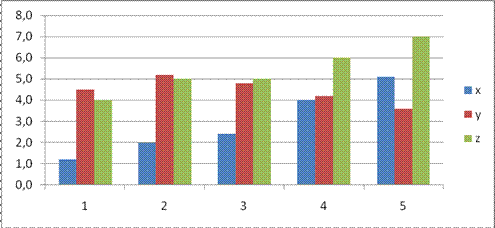

Рисунок 3.15. Обычная гистограмма

Обратите внимание на то, что на оси абсцисс отмечены значения 1, 2, 3, 4, 5, т.е. номера значений показателя. На диаграмме справа приведена легенда, которая показывает, какой цвет соответствует каждому показателю. Эта диаграмма позволяет сравнить соответствующие значения указанных трех показателей.

Если показатели являются зависимыми переменными, например, переменная x является аргументом функций y, z, то лучшим вариантом является диаграмма «Точечная», которая отмечает значения первого показателя на оси абсцисс. Этот тип диаграммы применяется для построения графиков функций, он будет рассмотрен далее.
