Методика и порядок выполнения работы. До того, как начнутся занятия в лаборатории студенты должны: 1 Изучить рекомендованную литературу, зобразить схему аспирационного психрометра

До того, как начнутся занятия в лаборатории студенты должны:
1 Изучить рекомендованную литературу, зобразить схему аспирационного психрометра, ознакомиться с построением таблиц и графика.
2 Заготовить форму регистрации измерений по приведенному образцу (табл. 2.2).

3 Ответить письменно на контрольные вопросы.

Во время занятий в лаборатории:

1 Проверить исправность прибора, наличие пипетки с водой.

2 Измерить температуру сухим и смоченным термометрами в 3−4 местах. Первое измерение необходимо выполнить под непосредственным наблюдением преподавателя или лаборанта. Все измерения должны быть выполнены дважды: в начале и в конце академического часа занятий.

3 Одновременно с выполнением измерений нужно записать характеристики эксплуатационных условий в момент выполнения работы: действует ли отопление; открыты или закрыты проемы; количество людей в помещении. Условия погоды записывают один раз – в начале работы.

4 Определить по рис. 2.1, 2.2 и табл. 2.1 относительную влажность воздуха, фактическую абсолютную влажность, упругость водяного пара и точку росы для каждого из замеров.

5 Составить заключение о соответствии температурно-влажностных условий в помещениях с нормативными требованиями. Оценить, как влияют на температурно-влажностный режим помещений изменения эксплуатационных условий, которые произошли за время работы.

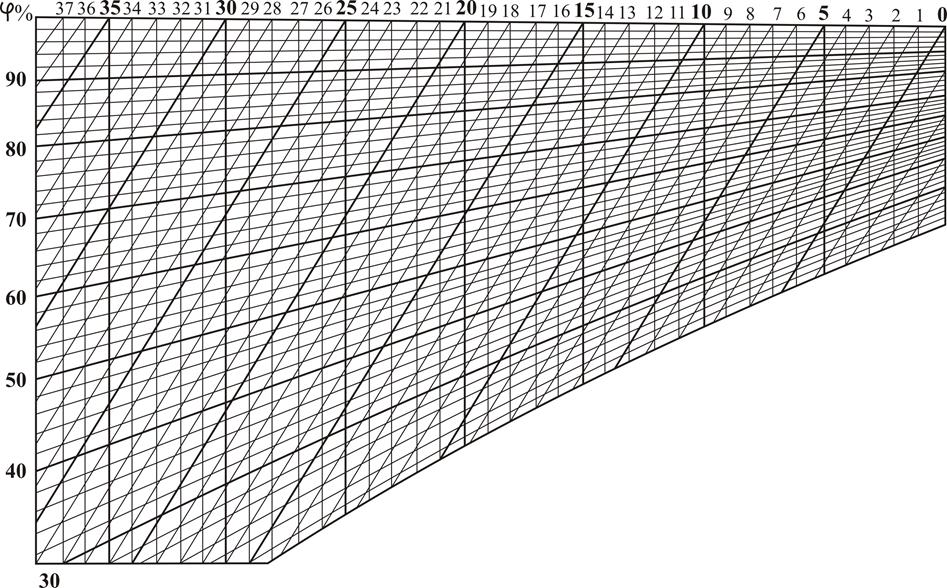

Рисунок 2.2 − График для определения относительной влажности воздуха с помощью психрометра Ассмана

Таблица 2.2 − Регистрация результатов измерений и их обработки

Дата, общая характе-ристика погоды, время замера

Наи-мено-вание поме-ще-ния

Но-мер за-мера

Показатели психрометра

Отно-сите-льная влаж-ность воздух , %

Предель-ная абсо-лютная влаж-ность воздуха при данной , г/м^3

Фактическая абсолютная влажность воздуха при данной , г/м^3

Макси-мальная упругость водяного пара при данной темпера-туре , , мм рт. ст.

Действительная упругость водяного пара , мм рт. ст.

Точка росы , °С

Характеристика эксплуатацион-ных условий

Примеча-ние

Работает ли отопление (да или нет)?

Окна (открыты или закрыты)?

Двери (открыты или закрыты)?

Количество людей в помещении

Темпе-ратура воздуха , °С, по сухому термо-метру

Темпе- ратура смочен-ного термо-метра , °С

Псих-ромет-рическая разность °С

сред.

сред.

сред.

сред.

Пример. Надо определить точку росы при = 18°С и относительной влажности воздуха = 50%.

Предельная абсолютная влажность воздуха при = 18°С = 15,3 г/м³.
Фактическая абсолютная влажность при φ = 50%,

г/м³.

Температура, соответствующая условию г/м³, примерно равна 7°С.

Вследствие этого, в данном случае точка росы = 7°С.

Контрольные вопросы

1 Физический смысл и единицы показателей: относительной влажности воздуха, упругости водяного пара, абсолютной влажности воздуха и точки росы.

2 Методы и приборы для измерения влажности воздуха.

3 Влияние микроклимата помещения на человека. Нормирование

значения показателей микроклимата в жилых помещениях.

4 Нормирование относительной влажности воздуха в жилых и производственных помещениях.
