Описание установки. Демонстрация 2. Изохорный процесс

Демонстрация 2. Изохорный процесс

Установка, собираемая на базе прибора «Изохора», позволяет продемонстрировать зависимость давления газа от его температуры при постоянном объеме.

Оборудование:

· Прибор «Изохора» с встроенным датчиком температуры

· Датчик абсолютного давления

· Шланг вакуумный (15 см)

· Штатив

· Сосуд с водой

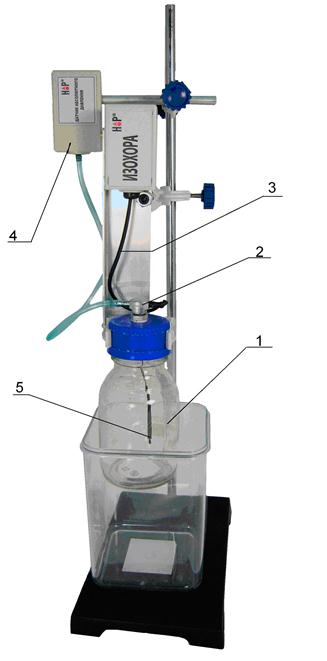

Установка для изучения изохорного процесса (рис. 1) представляет собой цилиндрический стеклянный сосуд объемом 250 мл (1) с герметично завинчивающейся крышкой. В крышку вмонтирован штуцер (2), через который осуществляется вывод кабеля датчика температуры (3), а также подключение датчика давления (4). Чувствительный элемент датчика температуры расположен в центре газового объема (5).

Рис. 1

При проведении измерений необходимо, чтобы температура газа была одинаковой по всему объему резервуара и чтобы датчик температуры, который сам обладает определенной теплоемкостью, успевал приходить в равновесие с окружающим его газом. Для этого изменение температуры газа должно осуществляться достаточно медленно.

Нагрев исследуемого газа проводится с помощью горячей воды. Погружение резервуара с исследуемым газом в горячую воду приводит к быстрому нагреву стенок резервуара. Установление однородного распределения температуры газа внутри резервуара происходит значительно медленнее. Для того, чтобы избежать искажений результатов эксперимента, обусловленных конечной скоростью выравнивания температуры газа и изменения температуры самого датчика, следует проводить запись данных во время остывания резервуара с газом на воздухе.
