Проведение измерений
Подготовка к эксперименту При проведении эксперимента исследуемый объем сначала помещается в сосуд с горячей водой и нагревается до температуры 75 - 85°С. Затем он извлекается из воды и остывает на воздухе.
1. Закрепите прибор для демонстрации изохорного процесса в штативе (рис. 1.). 2. Присоедините к установке датчик давления с помощью вакуумного шланга и закрепите его как показано на рис. 1. 3. Подключите датчики давления и температуры к USB-разъему компьютера. 4. Нагрейте необходимое количество воды до кипения. 5. Погрузите установку для демонстрации изохорного процесса в горячую воду (крышка должна быть погружена в воду) и подождите 5 мин. (это время необходимо для полного прогрева стенок сосуда и газа внутри него). 1. Запустите программу «Цифровая лаборатория». В разделе «Физика» войдите в папку «Газовые законы», «Изохорный процесс» и выберите один из двух вариантов представления данных эксперимента. (Ниже в руководстве приведены иллюстрации относящиеся к режиму регистрации «Зависимость Р, Т от времени»). 2. Запустите измерения, нажав кнопку , и убедитесь, что датчики подключены правильно, а их показания равны ~120 кПа и 70¸80°С для датчика абсолютного давления и датчика температуры соответственно. 3. Извлеките резервуар из сосуда с нагретой водой и подождите 1-2 минуты. Указанное время необходимо для того, чтобы установились тепловые потоки от центральной части сосуда, где расположен датчик, к охлаждаемой оболочке. Газ в резервуаре начнет остывать, что показывается кривыми и цифровыми индикаторами на экране компьютера. 4. Измерения можно остановить через 10─15 минут, когда температура газа практически становится равной комнатной температуре. Характерный вид полученных кривых регистрации данных показан на рисунке 2. Для остановки эксперимента нажмите кнопку .

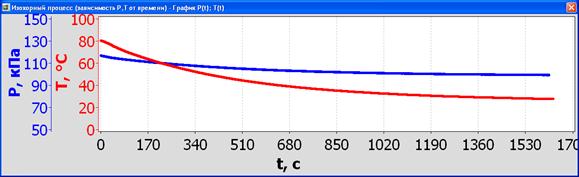

Рис. 2
5 Проведите выбор точек для передачи в программу обработки. Для этого наведите указатель мышки на одну из точек графика и щелкните левой клавишей. На экране появится вертикальный маркер, а отмеченные этим маркером значения температуры и давления будут отображаться в соответствующих окошках в правом верхнем углу экрана. Используя левую кнопку мыши, «захватите» эти значения и перетащите их в соответствующие столбцы таблицы. 6 Повторяя действия, описанные в предыдущем пункте, заполните 10-15 строк таблицы.
