Экспериментальная установка

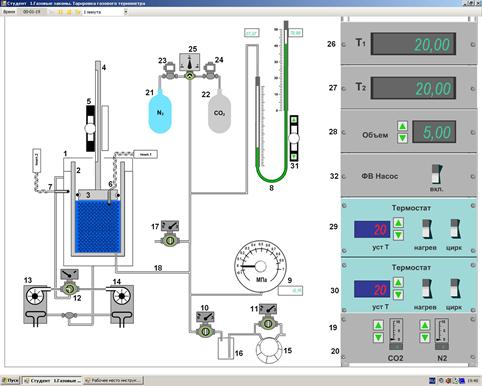

Схема установки изображена на рисунке ниже:

Назначение и характеристика основных элементов установки:

а) Термостатированный резервуар (1), с заключенным в нем цилиндром (2) с поршнем (3). Посредством штока (4) и реверсивного шагового привода (5) поршень может перемещаться в цилиндре. Управляется шаговый привод пультом (28), отображающим текущий объем под поршнем.

Параметры:

- объем под поршнем (геометрический): V_min = 0 л, V_max = 5 л;

- допустимое давление: p_max = 10 атм = 10⁶ Па;

- теплоемкость резервуара 7000 Дж/°С.

б) Термостаты. Термостатирование объема осуществляется прокачиваемой водой, температура которой поддерживается термостатами (13) и (14). Выбор термостата, вода из которого в данный момент подается в объем (1), осуществляется краном (12). Каждый термостат имеет собственный пульт управления: (29) и (30). Термостаты расположены ниже уровня цилиндра и при отключении циркуляционного насоса вода из рубашки цилиндра стекает в соответствующий термостат. Термостат может находиться в трех состояниях:

1) "ВЫКЛ" - переключатели [нагрев] и [цирк.] в положении [выключено], если в этом состоянии термостат подключен к системе краном (12), то в него стекает вода из рубашки цилиндра;

2) "ВКЛ" - переключатели [нагрев] и [цирк.] в положении [включено], при этом на выходе термостата температура равна заданной регулятором [Уст. Т] независимо от величины температуры на входе;

3) "ЦИРК." - переключатель [нагрев] в положении [выключено], переключатель [цирк.] в положении [включено], при этом температура на выходе термостата равна температуре на входе.

Параметры:

- диапазон задаваемых температур: t_min = 10 °C, t_max = 98 °C;

- объем циркулирующей воды: 5 л.

в) Система заполнения цилиндра. Для заполнения или вентиляции объема цилиндра служат краны: (17) - соединяет внутренний объем цилиндра с атмосферой; (25) подключает к магистрали баллоны (21) и (22), содержащими азот и углекислый газ. Давление подаваемого газа задается редукторами (23) и (24), которые управляются с пультов (19) и (20). Кран (25) имеет три положения: "З" - закрыт; "1" - баллон (21); "2" - баллон (22).

г) Система откачки цилиндра. Узел откачки газа состоит из форвакуумного насоса (15), ресивера-маслоотделителя (16), кранов (10) и (11). Включение насоса осуществляется с пульта (32). Состояние кранов при выключенном насосе: кран (11) открыт, кран (10) закрыт. После включения насоса сначала закрывается кран (11), затем открывается кран (10). Перед выключением насоса сначала закрывается кран (10), затем открывается кран (11), после этого выключается насос. При нарушении порядка открывания-закрывания кранов может происходить выброс масла из насоса в маслоотделитель (16), если это произошло, то при закрытых кранах (10) и (11) должен на некоторое время включаться насос для закачки масла обратно в картер насоса. Контроль давления при откачке осуществляется мановакуумметром (9).

д) Контроль давления. Для контроля давления служит мановакуумметр (9). Прибор подключаются к магистрали (18). Показания приборов - относительно атмосферного давления.

Параметры:

- шкала мановакуумметра: -0,1 ¸ 0 ¸ 1 МПа.

- точность 0,01 МПа.

е) Измерение температуры внутри цилиндра осуществляется термопарой (6), индикация температуры - цифровой термометр (26). Для измерения температуры воды используется термопара (7), индикация температуры - цифровой термометр (27).

з) Для выполнения " Тарировки газового термометра " к внутреннему объему цилиндра подключается жидкостный (ртутный) "U"- образный абсолютный манометр (8) с заглушенной правой трубкой, колена которого соединены гибким шлангом. Правое колено манометра может перемещаться вверх-вниз посредством привода (31).

Параметры:

- шкала столбика: 0 ¸ 500 мм;

- точность показаний 0,25 мм.

ЗАДАНИЕ

1. Запустите лабораторную работу. Отметьте в лабораторном журнале указанный преподавателем тип используемого газа и его начальное давление..

2. Изотермический процесс. Установите на термостатах температуры, отличающиеся на 50¸70°С. Подключите левый термостат к системе. Установите поршень в крайнее верхнее положение, заполните систему заданным газом при требуемом давлении. Перед заполнением системы новым газом необходимо выполнить ваккуумирование системы.

Перемещая поршень вниз, запишите пары значений (давление и объем) для 10 промежуточных положений поршня. Повторите измерения, подключив к системе правый термостат. По полученным данным постройте графики процесса в () координатах.

3. Изобарный процесс. Установите на левом термостате максимальную температуру, подключите его к системе. Заполните систему заданным газом при требуемом давлении. Запишите начальные параметры состояния. Уменьшите температуру на 10°С, дождитесь установления температуры в цилиндре. Переместите поршень вниз, чтобы восстановить начальное давление, запишите полученные параметры состояния. Продолжайте охлаждение газа и перемещение поршня до температуры 20°С. Повторите измерения для другого начального давления в системе. По полученным данным постройте графики процесса в () координатах.

4. Изохорный процесс. Установите на левом термостате температуру 20°С, подключите его к системе. Заполните систему заданным газом при требуемом давлении и объеме. Запишите начальные параметры состояния. Увеличивайте температуру до максимальной с шагом 10°С, записывая параметры состояния. Повторите измерения для других начальных параметров. По полученным данным постройте графики процесса в () координатах.

5. Тарировка газового термометра. Установите поршень в верхнее положение. Установите на левом термостате температуру 20°С, подключите его к системе. Откачайте систему до давления -0,2 ¸ -0,6 бар. Подключите к магистрали ртутный манометр. Перемещением правого колена добейтесь, чтобы правый столбик ртути не доходил до верхнего края трубки на 20¸30 мм. Запишите параметры состояния газа и значения уровней ртути в коленах манометра. Поднимите температуру на 10°С, дождитесь установления температуры в цилиндре. Перемещением правого колена добейтесь, чтобы уровень ртути в левом колене вернулся к исходному значению. Запишите параметры состояния газа и значения уровней ртути в коленах манометра. Продолжайте измерения, повышая температуру газа до максимальной.

По полученным результатам измерений рассчитайте давление газа (в мм рт. ст.) для каждой температуры.

Постройте калибровочный график зависимости .
