Расчет врубок деревянных элементов

Врубки деревянных элементов рассчитывают на смятие и на скалывание, т. е. на срез вдоль волокон.

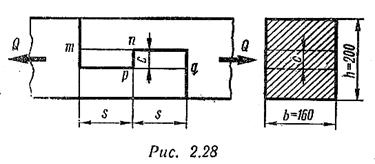

Пример 8. Определить необходимые размеры врубки соединения прямым зубом сосновых брусьев пря­моугольного сечения h х b = 20 x 16 см (рис. 2.28). Допус­каемые напряжения для сосны на растяжение [σ] = 10 Н/мм², на смятие |σ_см| = 12 Н/мм², на скалывание [т] = 3 Н/мм². Растягивающая сила Q = 60 кН.

Решени е

I. Длина зуба s определяется из условия прочности на скалывание по плоскости тп или рq (рис. 2.28):

откуда

2) Высоту зуба с определяют из условия прочности на смятие по плоскости пр:

Откуда

Принимаем с = 32 мм.

3) Условие прочности на разрыв в опасном сечении

где

Подставляя числовые данные, получаем

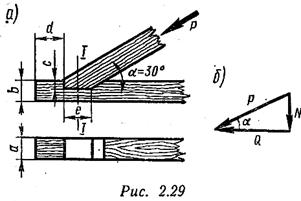

Пример 9. Деревянная врубка стропильного узла (рис. 2.29, а) нагружена сжимающей силой Р = 3 тс. Угол между осью стропильной ноги и осью затяжки α = 30°. Размеры врубки: а = 12 см, b = 16 см, с = 6 см, d = 18 см, l = 10 см. Допускаемые напряжения: на растяжение [σ]=100 кгс/см² на скалывание [т] = 15 кгс/см², на смя­тие [сг_см] = 60 кгс/см². Проверить прочность врубки в опас­ных сечениях.
