Решение. Условие равнопрочности соединения заклю­чается в том, чтобы во всех его элементах одновременно напряжения были равны допускаемым

Условие равнопрочности соединения заклю­чается в том, чтобы во всех его элементах одновременно напряжения были равны допускаемым. Определим допу­скаемое усилие для швеллера из условия его прочности на растяжение:

Это усилие должно быть воспринято двумя клеевыми швами, т. е. на каждый шов передается сила [ Q ]/2.

Площадь шва равна

Из условия прочности шва

Принимая

имеем

Контрольные вопросы и задания

1. Какие внутренние силовые факторы возникают при сдвиге и смятии?

2. Сформулируйте закон парности касательных напряжений.

3. Как обозначается деформация при сдвиге?

4. Запишите закон Гука при сдвиге.

5. Какой физический смысл у модуля упругости?

6. Укажите единицы измерения напряжений сдвига и смятия и модуля упругости.

7. Как учесть количество деталей, использованных для передачи нагрузки при расчетах на сдвиг и смятие?

8. Запишите условия прочности на сдвиг и смятие.

9. Почему при расчете на смятие цилиндрических деталей вме­сто боковой цилиндрической поверхности подставляют плоскость, проходящую через диаметр?

10. Чем отличается расчет на прочность при сдвиге односрезной заклепки от двухсрезной?

11. Запишите формулу для расчета сварного соединения. Стерж­ни круглого поперечного сечения сварены угловым швом (рис. 24.5).

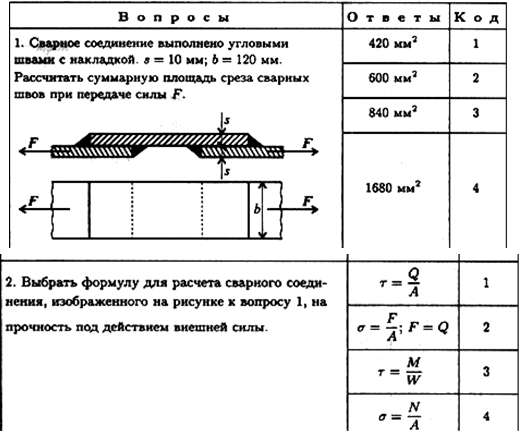

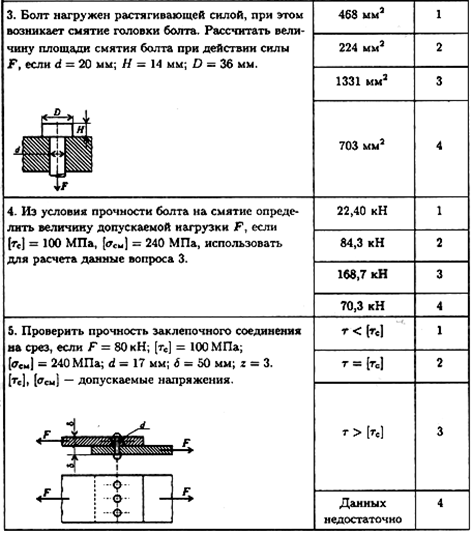

Тема 2.3. Практические расчеты на срез и смятие
