Устройство и типы трансформаторов

Для повышения магнитной связи между первичной и вторичной обмотками они помещаются на стальном сердечнике. Сердечник (магнитопровод) трансформатора образует замкнутый для магнитного потока контур Сердеч­ник трансформатора для уменьшения потерь на вихревые токи набирается из тонких листов трансформаторной или холоднокатаной стали толщиной 0,35 или 0,5 мм, оклеенных с одной стороны тонкой бумагой или покрытых лаком или окалиной. Трансформаторная сталь обладает меньшими потерями, чем обычная электротехническая сталь.

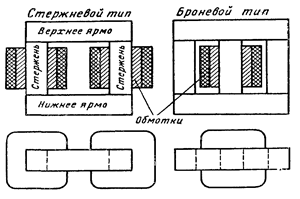

Части магнитопровода, на которые надевается обмотка, называются стерж­нями.. Стержни соединяются верхним и нижним ярмом. По конструкции магнитопровода различают два типа трансформаторов: стержневые и броневые (рис.1). У трансформатора стержневого типа обмотки охватывают стержни магнитопровода; у трансформатора броневого типа магнитопровод, наоборот, как «броней», охватывает обмотки. В случае неисправности в обмотке броневого трансформатора ее неудобно осматривать и трудно ремонтировать. Поэтому наибольшее распространение получили трансформаторы стержневого типа. В последнее время на практике получили распространение трансформаторы, сердечники которых изготовляются из узкой ленты электротехнической стали (рис. 2).

Ленточные сердечники разрезаются на две половины, чтобы можно было надеть на них катушки. Затем половины сердечника стягиваются и закрепляются. Обмотка трансформаторов выполняется из изолированной круглой или прямоугольной меди. На стержень магнитопровода предварительно надевают изолирующий (обычно картонный, пропитанный бакелитовым лаком) цилиндр, на котором помещают обмотку низ­шего напряжения. Расположение обмотки низшего напряжения ближе к стержню объясняется тем, что ее проще изолировать от стального стержня, чем обмотку высшего напряжения. На наложенную обмотку низшего напряжения надевают другой изолирующий цилиндр, на который помещают обмотку высшего напряжения. Расположение этой обмотки снаружи удобно еще тем, что при неисправностях (которые чаще случаются в высоковольтной обмотке) она доступна для осмотра и ремонта. Концы обмоток высшего и низшего напряжения выводятся через проходные изоляторы, укрепленные на стальной крышке трансформатора. Сердечник с обмотками обычно опускают в бак прямоугольной или овальной формы, изготовленный из листовой стали. В бак заливается специальное трансформаторное масло, обладающее большой электрической прочностью. Витки обмотки, помещенной в масло, хорошо изолируются один от другого. Кроме того, трансформаторное масло, обладая большой теплопроводностью, отнимает тепло от обмоток и отдает его баку. Для увеличения поверхности охлаждения у бака делают ребристую поверхность. Для этой же цели к баку приваривают трубы, сооб­щающиеся с баком в верхней и нижней частях. Для трансформаторов большой мощности трубы сваривают в отдельные блоки, называемые радиаторами, которые прикрепляют к баку. Крышка трансформатора при помощи болтов крепится к баку.

При работе трансформатора масло, отнимая тепло от обмоток трансформатора, само нагревается и начинает расширяться. При остывании масло сжимается и в свободное от масла пространство может проникнуть воздух, содержащий влагу. Во избежание этого между крышкой и баком прокладывают слой резины, которая не дает воздуху проникать в бак.

При большом объеме масла в баке расширение масла при нагревании может быть настолько большим, что оно станет вытекать из-под крышки. Чтобы дать возможность маслу расширяться, на крышке трансформатора устанавливают дополнительный бачок, называемый расширителем. Этот бачок соединяется трубой с баком. При нагреве масло вытесняется в расширитель, а при охлаждении, сокращаясь в объеме, уходит в бак. На расширителе устанавливают масломерную стеклянную трубку для наблюдения за уровнем масла. Так устроены масляные трансформаторы с естественным воздушным (рис. 3) охлаждением. Трансформаторы небольших мощностей (5—10 кВА) иногда устраиваются с естественным воздушным охлаждением.

Для лучшего охлаждения трансформаторов с масляным охлаждением устанавливают воздушные вентиляторы, приводимые в движение электрическими двигателями. Для этой же цели некоторые трансформаторы имеют масляный насос, который гонит нагретое масло из верхней части бака, прогоняет его через змеевик, охлаждаемый проточной водой, и подаёт остывшее масло в нижнюю часть бака трансформатора.
