Создание диаграмм. Числовые данные, расположенные в таблице можно оформить в виде диаграммы

Числовые данные, расположенные в таблице можно оформить в виде диаграммы. Иначе можно сказать, что диаграмма это лишь один из способов представления данных. Смысл диаграммы состоит в том, чтобы более наглядно представить информацию, содержащуюся в цифрах таблиц. Еще можно сказать, что диаграмма это представление данных в таблице в графическом виде, которое используется для анализа и сравнения данных. На диаграмме числовые данные ячеек представляются в виде точек, линий, полос, столбиков, секторов и в др. форме. Группы элементов данных, отражающих содержимое ячеек одной строки или столбца, оставляют ряд данных.

Чтобы вставить диаграмму, в текстовый документ нужно выделить исходную таблицу (всю или частично) и выполнить вкладка Вставка – группа Иллюстрации – команда Диаграмма – на экране появится таблица в формате EXCEL (рис. 17), а также соответствующая диаграмма. В этот момент еще можно вносить изменения в таблицу – диаграмма будет меняться автоматически. Используя контекстное меню диаграммы можно поменять ее Тип.

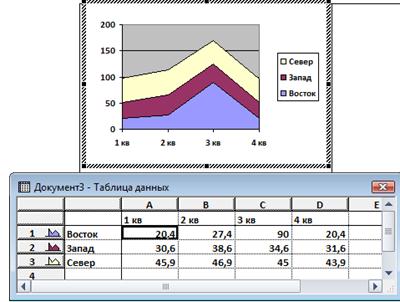

Рис. 17. Вкладка Вставка – группа Иллюстрации – команда Диаграмма

Диаграммы можно редактировать и форматировать, как объект. Можно перемещать, изменять размеры, и вращать.

Изменение типа существующей диаграммы:

1. Двойным щелчком на диаграмме позволяет зайти в меню диаграммы – на инструментальной ленте, нажать на клавишу Диаграмма и выбрать тип диаграммы;

2. Нажать правой кнопкой мыши на диаграмме – Тип диаграммы – Стандартные (Нестандартные);

3. В строке меню зайти вДиаграмма – Тип диаграммы.
