Нормалемеры
Нормалемеры предназначены для определения среднего значения и колебания длин общей нормали.

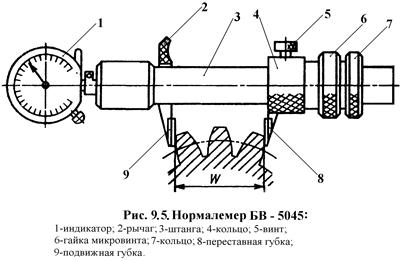

Общая нормаль представляет собой прямую, соединяющую точки касания двух разноименных профилей с охватывающими их параллельными, касательными к ним плоскостями. Расчетную длину общей нормали для прямозубых колес с углом 20º С определяют по формуле W=m/1.476 (2п-1)+Zx0.013871, Где Z – число зубьев колеса, п = (0,111Z + 0.6) –число зубьев, охватываемых губками нормалемера. Проверка колебания длины общей нормали, являющегося поэлементным (косвенным) показателем кинематической точности колес, а также проверка отклонений длины общей нормали от номинала может производиться различными измерительными средствами, имеющими плоские измерительные поверхности. При проверке колес грубых степеней точности для этих целей применяются обычные штангенциркули, а при проверке колес более высоких степеней точности – специальные средства измерения; микрометрические зубомеры и индикаторные нормалемеры (рис.9.5). Микрометрический зубомер отличается от обычных микрометров наличием специальных накладок в виде плоских дисков диаметром до 30 мм. Приборы выполняются с пределами измерения 0 – 25; 25 –50, 50 – 75, 75 – 100 мм и двух классов точности. Диски вводят между зубьями так, чтобы охватить то число зубьев колеса, которое получилось в результате расчета. Нормалемер БВ-5045 (рис.9.5) имеет трубчатую штангу 3 и индикатор 1, связанный с подвижной измерительной губкой 9. Перед измерением кольцо 4 с переставной губкой 8 устанавливают на расчетное значение по блоку концевых мер и зажимают винтом 5. Точное перемещение губки осуществляется гайкой микровинта подачи 6
при зажатом кольце 7. При измерении губку 9 отводят рычагом 2 и нормалемер устанавливают на зубья колеса. Наименьшие показания индикатора при мягком покачивании прибора определяют отклонения длины общей нормали от расчетного значения. Цена деления индикатора 0.005, 001 мм.
5. Порядок выполнения работы 5.1. Измерение длины общей нормали и величины ее колебания. 5.2. Определение смещения исходного контура тангенциальным зубомером. 5.3. Измерение толщины зуба прямым методом. 6. Отчёт о работе 6.1.Дать краткое описание инструмента для измерения параметров зубчатых колёс. 6.2.Произвести замеры параметров зубчатого колеса инструментами и полученные данные занести в соответствующие таблицы.
Таблица 9.1
