Число сердечных сокращений (ЧСС) в зависимости от длительности интервала R-R

Длительность интервала R-R, с	ЧСС, мин	Длительность интервала R-R, с	ЧСС, мин
1,50		0,85
1,40		0,80
1,30		0,75
1,25		0,70
1,20		0,65
1,15		0,60
1,10		0,55
1,05		0,50
1,00		0,45
0,95		0,40
0,90		0,35

При неправильном ритме подсчитывают число комплексов QRS, зарегистрированных за какой-то определенный отрезок времени (например, за 3 с). Умножая этот результат в данном случае на 20 (60 с: 3 с = 20), подсчитывают ЧСС. При неправильном ритме можно ограничиться также определением минимального и максимального ЧСС. Минимальное ЧСС определяется по продолжительности наибольшего интервала R-R, а максимальное по наименьшему интервалу R-R.

Для определения источника возбуждения, или так называемого водителя ритма, необходимо оценить ход возбуждения по предсердиям и установить отношение зубцов R к желудочковым комплексам QRS (рис. 3.11). При этом следует ориентироваться на следующие признаки:

1. Синусовый ритм (рис. 3.11 а):

а) зубцы PII положительны и предшествуют каждому желудочковому комплексу QRS;

б) форма всех зубцов Р в одном и том же отведении одинакова.

2. Предсердныеритмы (из нижних отделов) (рис. 3.11 б):

а) зубцы PII и PIII отрицательны;

б) за каждым зубцом Р следуют неизмененные комплексы QRS.

3. Ритмы из АВ-соединения (рис. 3.11 в, г):

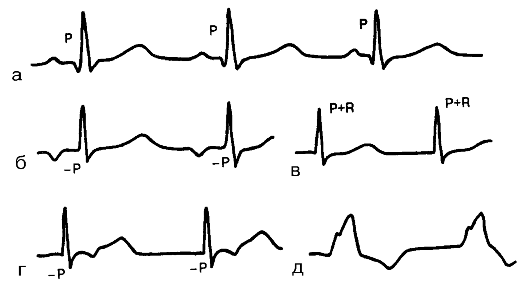

Рис. 3.11. ЭКГ при синусовом и несинусовых ритмах:

а - синусовый ритм; б - нижнепредсердный ритм; в, г - ритмы из АВ-соединения; д - желудочковый (идиовентрикулярный) ритм

а) если эктопический импульс одновременно достигает предсердий и желудочков, на ЭКГ отсутствуют зубцы Р, которые сливаются с обычными неизмененными комплексами QRS;

б) если эктопический импульс вначале достигает желудочков и только потом - предсердий, на ЭКГ регистрируются отрицательные РП и РШ, которые располагаются после обычных неизмененных комплексов QRS.

4. Желудочковый (идиовентрикулярный) ритм (рис. 3.11 д):

а) все комплексы QRS расширены и деформированы;

б) закономерная связь комплексов QRS и зубцов Р отсутствует;

в) число сердечных сокращений не превышает 40-60 уд. в мин). Оценка функции проводимости. Для предварительной оценки

функции проводимости (рис. 3.12) необходимо измерить длительность:

1) зубца Р, которая характеризует скорость проведения электрического импульса по предсердиям (в норме не более 0,1 с);

2) интервалов P-Q(R) во II стандартном отведении, отражающую общую скорость проведения по предсердиям, АВ-соединению и системе Гиса (в норме от 0,12 до 0,2 с);

3) желудочковых комплексов QRS (проведение возбуждения по желудочкам), которая в норме составляет от 0,08 до 0,09 с.

Увеличение длительности указанных зубцов и интервалов указывает на замедление проведения в соответствующем отделе проводяшей системы сердца.

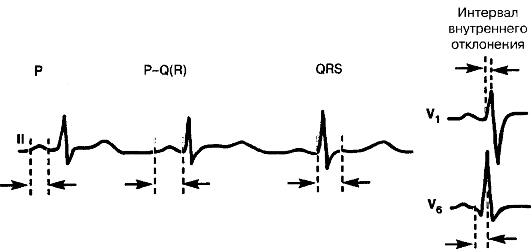

Рис. 3.12. Оценка функции проводимости по ЭКГ. Объяснение в тексте

После этого измеряют интервал внутреннего отклонения в грудных отведениях V1 и V6, косвенно характеризующий скорость распространения волны возбуждения от эндокарда до эпикарда соответственно правого и левого желудочков. Интервал внутреннего отклонения измеряется от начала комплекса QRS в данном отведении до вершины зубца R.
