Разработка календарного плана строительства объекта
Ый вариант организации работ. Разработка вариантов организационно-технологических схем возведения надземной части здания. Предлагаемые варианты организации работ по возведению надземной части здания представлены на рис. 3а, 3б, 3в. Для оценки предлагаемых вариантов разрабатываются и рассчитываются сетевые модели и определяются оценочные показатели для каждой модели. Вариант 1. Строительство блоков А и Б осуществляется параллельно башенными кранами КБ 100.1, строительство блока В – краном МКП-25А. Характеристики кранов представлены в приложении 1. Таблица 2
принимается следующая система захваток: блок А – 1-ая захватка, блок Б – 2-ая захватка, блок обслуживания В – 3 захватка. Блоки А и Б одинаковые по структуре и объемам работ, поэтому для них расчеты аналогичные. Для каждой захватки определяем объемы работ, составляем карточку-определитель работ и составляем сетевую модель. Сетевая модель к схеме 2
блок А 1 блок А 2 блок В 1 Рис. 4б. Строительство по схеме 2 осуществляется башенными кранами КБ-100.1. Характеристики кранов представлены в таблице 2.
Сетевая модель к схеме 3
Строительство по схеме 3 осуществляется одним (или двумя) башенным краном КБ-100.1. Характеристики кранов представлены в таблице 2.
Установка башенного крана к блоку В
Рис. 4в
Карточка-определитель работ сетевой модели для схемы 1 Таблица 3
Всего 3428,09 Примечание. Трудоемкость общих работ (12,13,14,15,17,19) работ принята пропорционально общей площади блоков А,Б,В.
Карточка-определитель работ сетевой модели для схемы 2.
Блоки А и Б согласно конструктивного решения и принятой схемы организации работ делятся на два участка со следующим соотношением объемов работ: участок А1- 25% всего объема работ по блоку А, участок А2- соответственно –75% всего объема работ по блоку А. Поскольку блоки А и Б одинаковые, то блок Б аналогично делится на участки – участок Б1-25% всего объема работ, участок Б2- 75% всего объема работ. Блок В условно делится на две равны по объему захватки – В1 и В2. Затраты на разборку подкрановых путей рассчитываются отдельно исходя из нормативных затрат 11,5 чел-час на разборку одного звена (6,25м). Длина разбираемого пути составляет 25м (4 звена). Затраты труда составят 11,5х4=46,0чел-час или 5,75 чел-дн. Таблица 4

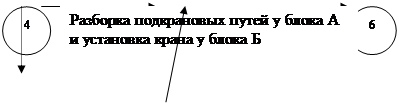

Всего 3439,6 Карточка-определитель работ сетевой модели для схемы 3. За захватку принимается отдельный блок: 1-ая захватка – блок А; 2-ая захватка – блок В; 3-я захватка – блок Б. Затрата труда на разборку и устройство подкрановых путей, а также установку башенного крана рассчитываются отдельно исходя из следующих нормативных затрат труда: Устройство подкрановых путей – 15,5 чел-час на одно звено (6,25м); Разборку подкрановых путей - 11,5 чел-час на разборку одного звена (6,25м) Монтаж башенного крана – 68,3 чел-час на один кран. Демонтаж крана – 42,1 чел-час на один кран. Длина устраиваемых подкрановых путей к блоку Б составляет 62,5 м (10 звеньев), к блоку В – 25 м (4 звена). Длина разбираемые путей у блока А составляет 62,5 м (10 звеньев). Затраты труда на разборку путей и демонтаж крана у блока А и установку у блока Б составят (11,5 + 15,5)х10 + 42,1х1 + 68,3х1 = 380,4 чел-час. или 47,6 чел-дн. Затраты труда на устройство подкрановых путей и установку крана к блоку В составят 15,5х4 + 68,3х1 = 130,3 чел-час. или 16,3 чел-дн. Таблица 5
Всего 3511,39
2.3. Выбор и обоснование принятого варианта организации работ по возведению надземной части здания. Выбор варианта рациональной организации работ будем производить последующим показателям продолжительность выполнения работ; - максимальное количество рабочих, занятое на выполнении работ, - коэффициент неравномерности движения рабочих. Для этого предварительно выполним расчет всех вариантов сетевых моделей, их привязку к календарю, построение графиков движения рабочих для каждого варианта и расчет коэффициентов неравномерности движения рабочих. 1. Расчет сетевой модели выполним секторным методом.
График движения рабочих 92 80
Рис. 6 Общие затраты труда на выполнение работ равны 3428,09 чел-дн.(см. таблицу 3). Продолжительность работ по графику 40 дней. Среднее количество рабочих в день составит 3428,09: 40 = 85,7 чел. Коэффициент неравномерности движения рабочих равен отношению максимального количества рабочих по графику к среднему количеству рабочих 92: 85,7 = 1,07 < 1,5 2-ой вариант организации работ. Расчет модели выполним табличным методом Таблица 6
Построим сетевую модель в масштабе времени График движения рабочих
Рис. 7 Общие затраты труда на выполнение работ равны 3439,6 чел-дн.(см. таблице 4). Продолжительность работ по графику 47 дней. Среднее количество рабочих в день составит 3439,6: 47 = 73,2 чел. Коэффициент неравномерности движения рабочих 84: 73,2 = 1,15 < 1,5. 3-ий вариант организации работ. Расчет сетевой модели выполним секторным методом
Построение 3-ей модели в масштабе времени
Рис. 9
Общие затраты труда по варианту составляют 3511,39 чел-дн. Продолжительность работ по графику 89 дней. Среднее количество рабочих в день составит 3511,39: 89 = 39,45 чел. Коэффициент неравномерности движения рабочих 45: 39,45= 1,14< 1,5.
Из всех рассмотренных вариантов 1-ый вариант имеет наименьшую продолжи-тельность и наиболее равномерное распределение трудовых ресурсов (Кн=1,07), но наибольшее потребление ресурсов N = 92 человек. По критерию времени первый вариант является предпочтительным и принима-ется для дальнейшего расчета.
3.1. Порядок разработки календарного плана. Календарный план – ключевой раздел ППР, регламентирующий последовательность и продолжительность выполнения работ, принятый способ их совмещения по условиям использования ресурсов или фронтов работ. Календарный план основывается на выбранной организационно-технологической схеме строительства и детализирует сроки выполнения работ. На основе календарного плана разрабатывается комплекс зависимых от него документов: - ресурсные графики, позволяющие сделать заказы оборудования и материалов, арендовать необходимую технику, определить моменты пикового потребления ресурсов, организовать строительную площадку; - определить техническую готовность объекта и режим финансирования; - согласовать сроки работы субподрядчиков и условия передачи фронта работ, координировать работу всех исполнителей; - подготовить бригады нужного состава к срокам включения их в производство работ; - подготовить мероприятия сезонного характера, мероприятия по организации поточного строительства и многие другие. Календарный план разрабатывается в виде сетевой модели на весь срок строительства, а для сложных объектов целесообразна разработка сетевых графиков на каждую стадию строительства с последующей увязкой их в комплексный сетевой график. Исходными материалами для разработки календарного плана служат - контрактные сроки выполнения обязанностей подрядчика и заказчика, включая сроки освобождения участка застройки, поставки оборудования и материалов, сроки сдачи в эксплуатацию; - календарные планы в составе ПОС; - проектно-сметная документация; - данные об объемах специализированных работ, их составе и особенностях использования бригад рабочих как у генподрядчика, так и у субподрядных организаций; - типовые технологические карты и принятая организационно-технологическая схема строительства объекта; - целесообразная сменность работ; - справочно-нормативная документация и пр. Порядок разработки календарного плана под принятую организационно-технологическую схему возведения объекта: - изучение проектной документации для уточнения степени укрупнения и способов взаимоувязки работ; - составление ведомости потребности в материально-технических ресурсах (затраты рабочего времени, машинного времени, материальные ресурсы), которая представлена в приложении 3. - построение безмасштабной модели возведения объекта (см. прилож. 5) - составление карточки определителя работ сетевого графика строительства объекта (см. приложение 4); - расчет сетевого графика; - привязка графика к календарю и при необходимости оптимизация его по времени (приложение 6); - построение ресурсных графиков (трудовые ресурсы, работы строительных машин, освоение СМР, потребность в материалах) и при необходимости оптимизация календарного плана по трудовым ресурсам; - определение ТЭП календарного плана.
