Завдання. Мета роботи: «Навчитися визначати еквівалентний опір ланцюга при змішаному з’єднанні резисторів

Методичні вказівки.

Мета роботи: «Навчитися визначати еквівалентний опір ланцюга при змішаному з’єднанні резисторів. Та використовувати закон Ома та перший закон Кірхгофа для розрахунку електричних ланцюгів».

Рішення цієї задачі вимагає знання закону Ома для всього ланцюга та його ділянки, першого закону Кірхгофа, та ме­тодику визначення опору ланцюга при паралельному та по­слідовному з’єднанні резисторів.

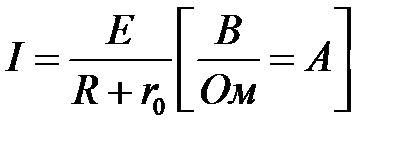

Закон Ома для всього ланцюга: ;

де: Е – ЕРС джерела живлення;

R – зовнішній опір;

r₀ – внутрішній опір джерела живлення.

Закон Ома для ділянки ланцюга: .

Перший закон Кірхгофа.

Алгебраїчна сума струмів в електричному вузлі дорівнює нулю: .

При послідовному з’єднанні резисторів: .

При паралельному з’єднанні резисторів:

а) двох: ;

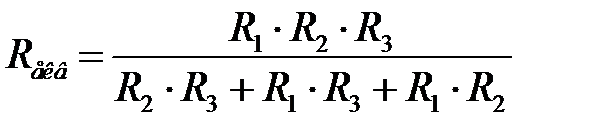

б) трьох: .

Ланцюг постійного струму містить декілька резисторів, з’єднаних змішано.

Схема ланцюга приведена на відповідному рисунку, задані значення резисторів, однієї з напруг або струмів, а також величини, підлеглі визначенню, приведені в таблиці 2.1.Всюди індекс струму або напруги збігається з індексом резистора, по якому проходе цей струм чи на котрий діє ця напруга. Наприклад, через резистор R₃ проходе струм І₃ і на нього діє напруга U₃.

Визначити потужність, яка споживається всім ланцюгом.

Поясніть за допомогою логічних роздумів характер зміни електричної величини, заданої в таблиці варіантів (збільшиться, зменшиться, залишиться без змін), якщо один з резисторів за коротити чи вимкнути зі схеми. Характер дії з резистором та його номер вказані в таблиці 2.1.

При цьому рахувати напругу U_АБ не змінною.

Якщо важко дати логічну відповідь то треба виконати розрахунок потрібної величини в зміненій схемі та на основні порівняння її в двох схемах, дати відповідь на запитання.

Таблиця 2.1.

№ варіанту	№ рисунку	Задана величина	Величина яку необхідно визначити	Значення резисторів на схемі, Ом	Дія з резистором	Зміну якої величини роздивитися
R1	R2	R3	R4	R5	за коротити	вимкнути
		UАВ=100 В	I3						R1	-	I5
		I1=20 A	I4						-	R4	U5
		U2=30 A	I5						R5	-	I1
		I5=10 A	UAB						-	R2	I5
		UAB=50 B	I1						R2	-	U3
		I2=3,75 A	I5						-	R5	U1
		UAB=50 B	I3						R1	-	I5
		I2=2 A	UAB						-	R2	U1
		I1=5 A	U4						R3	-	I1
		UAB=18 B	I1						-	R5	I2
		I3=1,2 A	UAB						R5	-	U1
		I5=6 A	I1						-	R3	U2
		I1=12 A	U5						R1	-	U3
		I4=3 A	UAB						-	R2	U1
		UAB=120 B	I5						R2	-	I1
		U3=24 B	UAB						-	R5	I3
		I5=4 A	U4						R5	-	U2
		I1=24 A	U5						-	R3	I2
		I2=15 A	U1						R5	-	I2
		U2=120 B	I3						-	R1	U3
		UAB=250 B	I2						R4	-	I2
		I5=8 A	U1						-	R4	U1
		I4=4 A	I2						R2	-	I1
		U1=200 B	I5						-	R5	U1
		U5=12 B	I2						R3	-	I1
		I1=12 A	UAB						-	R5	U1
		U2=36 B	U1						R5	-	I2
		I5=4,5 A	I1						-	R5	I3
		U5=24 B	U1						R2	-	U4
		U3=24 B	UAB						-	R3	I4
