Для усилителя на полевом транзисторе с p-n затвором

Исследование коэффициента усиления по напряжению

ЛАБОРАТОРНОЕ ЗАДАНИЕ №2

3.1. Изучение амплитудной характеристики усилителя

Электрическая схема лабораторного макета приведена на рис. 12, а на рис.15 представлен его внешний вид. Определение коэффициента усиления по напряжению следует выполнять в такой последовательности:

3.1.1. Познакомьтесь с инструкциями по эксплуатации приборов, используемых в лабораторной работе.

3.1.2. Познакомьтесь с устройством лабораторного макета, используемого в работе.

3.1.3. Выставьте на выходе источника питания напряжение 10 В. Подсоедините, соблюдая полярность, источник питания к клеммам макетной платы U_пит.

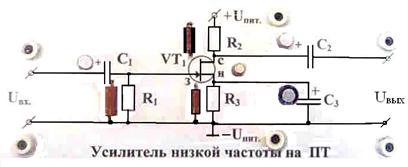

Рис. 15. Внешний вид лабораторного макета

для исследования амплитудной характеристики усилителя

3.1.4. Подключите осциллограф к выходным клеммам (U_вых). Рекомендуемые значения установочных параметров осциллографа: чувствительность – 1 V/делен; время развертки – 0.5 ms/делен.

3.1.5. Получите зависимость выходного напряжения усилителя U_вых от входного U_вх., подавая на вход усилителя напряжение с частотой 1 кГц и амплитудой от 0 до 1500 мВ с низкочастотного генератора. Результаты измерений представьте в виде таблицы и графика.

3.1.6. Используя формулу K_U = DU_ВЫХ / DU_ВХ, определите по полученной зависимости U_вых = U_вых(U_вх) средние значения коэффициента усиления по напряжению на линейном и нелинейном участках этой зависимости. Оцените зависимость коэффициента усиления от амплитуды входного сигнала.

3.1.7. Определите приближенно наибольшее значение амплитуды выходного напряжения (U^м_вых) при которой еще достаточно хорошо сохраняется линейная зависимость U_вых = U_вых(U_вх).

3.1.8. Установите нулевое напряжение на входе усилителя, после чего, переведя осциллограф в режим «закрытый вход» и установив максимальную чувствительность по каналу «У», оцените амплитуду собственных шумов усилителя U_ш.

3.1.9. Определите динамический диапазон усилителя по формуле D(дБ) = 20 lg (U_{вых max} / U_{вых min}).

3.2. Определение частотной зависимости

коэффициента усиления по напряжению

3.2.1. Получите частотную зависимость коэффициента усиления К_U усилителя. Для этого при U_вх = 100 мВ изменяйте частоту сигнала от 20 Гц до 1000 кГц и определяйте соответствующие значения коэффициента усиления по напряжению.

3.2.2. Представьте результаты измерений в виде таблицы и графика, аналогичного изображённому на рис. 7б. При построении графика вдоль оси абсцисс рекомендуется откладывать десятичный логарифм частоты, измеренной в Герцах.

3.2.3. Определите значения нижней и верхней граничных частот усилителя.
