Описание лабораторной установки. Для проведения эксперимента соберите установку, оптическая схема которой представлена на рисунке 1, а внешний вид - на рисунке 2
|
|
|
|

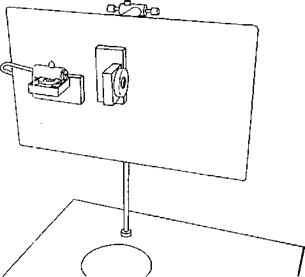

Для проведения эксперимента соберите установку, оптическая схема которой представлена на рисунке 1, а внешний вид - на рисунке 2.
Установите на оптическом столике стойку штатива и закрепите на стойке рабочее поле. На расстоянии от собранной установки 2-3 м расположите экран. С помощью угловых подставок поместите на вертикально расположенном рабочем поле полупроводниковый лазер и дифракционную решетку 50 шт/мм (период решетки 0,02 мм). Включите в сеть блок питания лазера и приступите к юстировке оптической системы. Направьте луч лазера в центр экрана после чего установите на пути луча дифракционную решетку. Луч должен проходить примерно через ее середину. После этого на экране появится ряд точек - дифракционные максимумы различных порядков.
Вместо дифракционной решетки 50 шт/мм установите дифракционную решетку 150 шт/мм (период решетки 0,0067 мм). Пронаблюдайте дифракционную картину второй решетки.
Порядок измерений:
1. Внесите в таблицу 1 данные о приборах измерения
Таблица 1
| Прибор | Предел измерений | Число делений | Цена деления | Погрешность прибора |
| Рулетка | ||||
| Измерительная линейка |
2. Установите дифракционную решетку 50 шт/мм (период решетки 0,02 мм)
3. Определите положение центрального максимума.
4. Измерьте расстояние между дифракционными максимумами первого порядка с помощью линейки. Результаты запишите в таблицу 2. Расстояние между центральным и первым максимумом x1 равно половине расстояния между дифракционными максимумами первого порядка
| Расстояние до экрана L, м | ||||
| Порядок максимума k | Dxk, см | xk, см | Длина волны l, нм | lср, нм |
|
|
|
5. Рассчитайте длину волны монохроматического излучения по формуле (3)
6. Повторите пп. 4-5 для максимумов 2, 3 и т.д. порядков.
7. Вместо дифракционной решетки 50 шт/мм установите дифракционную решетку 150 шт/мм (период решетки 0,0067 мм). Повторите измерения и вычисления пп3-6 для второй решетки.
|
|
|
|
|
