Астрономическая рефракция

Рефракция

Рефракция – это различные виды и проявления рефракционных электромагнитных волн, обусловленные искривлением траектории распространения этих волн.

Различают рефракцию световых волн, включая в неё и рефракцию лучей невидимой (инфракрасной) части спектра, и рефракцию радиоволн, так как искривление лучей тех и других волн зависит от показателя их преломления на пути их распространения в атмосфере, причём сам показатель преломления является функцией длины волны.

Искривление световых лучей вследствие преломления в оптически неоднородной среде с непрерывно изменяющимся от точки к точке показателем преломления называется рефракцией света.

Искривление лучей света от небесных тел при прохождении сквозь атмосферу Земли, обусловленное уменьшением плотности атмосферы (а, следовательно, также её относительной диэлектрической проницаемости и абсолютного показателя преломления) по мере удаления от поверхности Земли называется астрономической рефракцией. При этом объект наблюдения (источник наблюдаемых электромагнитных колебаний) расположен за пределами земной атмосферы. Он может находиться даже на бесконечно большом расстоянии по сравнению с радиусом земного шара.

Искривление лучей света от удалённых земных источников, происходящее в слое атмосферы, прилегающем к поверхности Земли, называется земной рефракцией. При этом источник наблюдаемых электромагнитных колебаний находится в пределах земной атмосферы.

Из-за неоднородности строения земной атмосферы, в которой показатель преломления в различных точках пространства различен и меняется во времени, луч электромагнитной волны является пространственной кривой с переменной кривизной и кручением. Проекции этой кривой на вертикальную и горизонтальную плоскости в точке наблюдения называют соответственно вертикальной и горизонтальной (боковой) рефракцией.

Проходя через земную атмосферу, лучи света изменяют прямолинейное направление. Вследствие увеличения плотности атмосферы преломление световых лучей усиливается по мере приближения к поверхности Земли. В результате наблюдатель видит небесные светила как бы приподнятыми над горизонтом на угол, получивший название астрономической рефракции.

Рефракция является одним из главных источников как систематических, так и случайных ошибок наблюдений. В 1906г. Ньюкомб писал, что нет такой отрасли практической астрономии, о которой бы так много писали, как о рефракции, и которая была бы в таком неудовлетворительном состоянии. До середины 20 века астрономы редуцировали свои наблюдения по таблицам рефракции, составленным в 19 веке. Основным недостатком всех старых теорий было неточное представление о строении земной атмосферы.

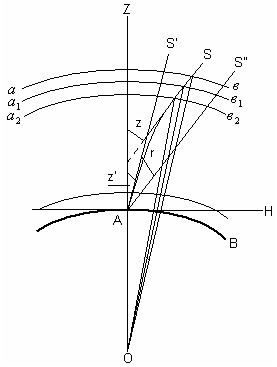

Примем поверхность Земли АВ за сферу радиуса ОА=R, а атмосферу Земли представим в виде концентрических с ней слоёв ав, а₁в₁, а₂в₂ …с плотностями, увеличивающимися по мере приближения слоёв к земной поверхности (рис.2.7). Тогда луч SA от какого-нибудь очень отдалённого светила, преломляясь в атмосфере, придёт в точку А по направлению S¢A, отклонившись от своего первоначального положения SA или же от параллельного ему направления S²A на некоторый угол S¢AS²= r, называемый астрономической рефракцией. Все элементы криволинейного луча SA и окончательное видимое его направление AS¢ будут лежать в одной и той же вертикальной плоскости ZAOS. Следовательно, астрономическая рефракция только повышает истинное направление на светило в проходящей через него вертикальной плоскости.

Угловое возвышение светила над горизонтом в астрономии называют высотой светила. Угол S¢AH = h¢ будет видимой высотой светила, а угол S²AH = h = h¢ - r есть истинная его высота. Угол z – истинное зенитное расстояние светила, а z ¢ является видимым его значением.

Величина рефракции зависит от многих факторов и может изменяться в каждом месте на Земле даже в течение суток. Для средних условий получена приближённая формула рефракции:

Dh=-0,9666ctg h¢. (2.1)

Коэффициент 0,9666 соответствует плотности атмосферы при температуре +10°С и давлении 760мм ртутного столба. Если характеристики атмосферы другие, то поправку за рефракцию, рассчитанную по формуле (2.1), необходимо корректировать поправками за температуру и давление.

Рис.2.7.Астрономическая рефракция

Для учёта астрономической рефракции в зенитальных способах астрономических определений во время наблюдения зенитных расстояний светил измеряют температуру и давление воздуха. В точных способах астрономических определений зенитные расстояния светил измеряются в пределах от 10° до 60°. Верхний предел обусловлен инструментальными ошибками, нижний – ошибками таблиц рефракции.

Зенитное расстояние светила, исправленное поправкой за рефракцию, вычисляется по формуле:

, (2.2)

где

- средняя (нормальная при температуре +10°С и давлении 760мм рт. ст.) рефракция, вычисляемая по z ¢;

- коэффициент, учитывающий температуру воздуха, вычисляемый по значению температуры;

B – коэффициент, учитывающий давление воздуха.

Теорией рефракции занимались многие учёные. Первоначально в качестве исходного служило предположение, что плотность различных слоёв атмосферы уменьшается с увеличением высоты этих слоёв в арифметической прогрессии (Буге). Но вскоре это предположение было признано во всех отношениях неудовлетворительным, так как оно приводило к слишком малой величине рефракции и к слишком быстрому уменьшению температуры с высотой над поверхностью Земли.

Ньютон высказал гипотезу об уменьшении плотности атмосферы с высотой по закону геометрической прогрессии. И эта гипотеза оказалась неудовлетворительной. По этой гипотезе выходило, что температура во всех слоях атмосферы должна оставаться постоянной и равной температуре на поверхности Земли.

Самой остроумной оказалась гипотеза Лапласа, промежуточная между двумя вышеизложенными. На этой гипотезе Лапласа были основаны таблицы рефракции, которые ежегодно помещались во французском астрономическом календаре.

Земная атмосфера с её нестабильностью (турбуленция, вариации рефракции) налагает предел на точность астрономических наблюдений с Земли.

При выборе места установки крупных астрономических приборов предварительно всесторонне изучается астроклимат района, под которым понимается совокупность факторов, искажающих форму проходящего через атмосферу волнового фронта излучения небесных объектов. Если волновой фронт доходит до прибора неискажённым, то прибор в этом случае может работать с максимальной эффективностью (с разрешающей способностью, приближающейся к теоретической).

Как выяснилось, качество телескопического изображения снижается главным образом из-за помех, вносимых приземным слоем атмосферы. Земля благодаря собственному тепловому излучению в ночное время значительно охлаждается и охлаждает прилегающий к ней слой воздуха. Изменение температуры воздуха на 1°С изменяет его показатель преломления на 10^-6. На изолированных горных вершинах толщина приземного слоя воздуха со значительным перепадом (градиентом) температуры может достигать несколько десятков метров. В долинах и на равнинных местах в ночное время этот слой значительно толще и может составлять сотни метров. Этим объясняется выбор мест для астрономических обсерваторий на отрогах хребтов и на изолированных вершинах, откуда более плотный холодный воздух может стекать в долины. Высоту башни телескопа выбирают такой, чтобы прибор находился выше основной области температурных неоднородностей.

Важным фактором астроклимата является ветер в приземном слое атмосферы. Перемешивая слои холодного и тёплого воздуха, он вызывает появление неоднородностей плотности в столбе воздуха над прибором. Неоднородности, размеры которых меньше диаметра телескопа, приводят к дефокусировке изображения. Более крупные флуктуации плотности (в несколько метров и крупнее) не вызывают резких искажений фронта волны и приводят в основном к смещению, а не к дефокусировке изображения.

В верхних слоях атмосферы (в тропопаузе) также наблюдаются флуктуации плотности и показателя преломления воздуха. Но возмущения в тропопаузе не влияют заметно на качество изображений, даваемых оптическими приборами, так как температурные градиенты там значительно меньше, чем в приземном слое. Эти слои вызывают не дрожание, а мерцание звёзд.

При астроклиматических исследованиях устанавливают связь между количеством ясных дней, регистрируемых метеослужбой, и числом ночей, пригодных для астрономических наблюдений. Наивыгоднейшими районами, по данным астроклиматического анализа территории бывшего СССР, являются некоторые горные районы среднеазиатских государств.
