Следы прямой линии

Точки пересечения прямой линии с плоскостями проекций называются следами прямой.

Точка пересечения прямой с горизонтальной плоскостью проекций называется горизонтальным следом прямой Н, с фронтальной плоскостью – фронтальным следом – F.

Пусть прямая АВ общего положения пересекает плоскость П₁ в точке Н и плоскость П₂ в точке F (рисунок 1.3.5).

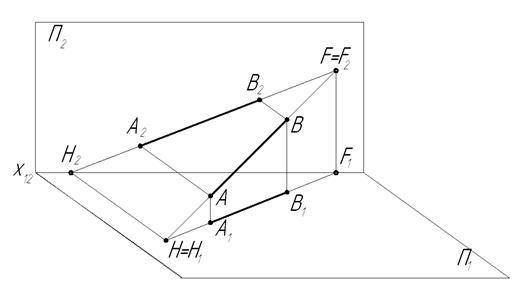

Рисунок 1.3.5 – Следы прямой

Учитывая, что следом прямой является точка, одновременно принадлежащая и прямой, и плоскости проекций, можно наметить правила построения следов.

Горизонтальный след.

Фронтальная проекция горизонтального следа Н₂ является точка пересечения фронтальной проекции прямой с осью х₁₂.

Горизонтальная проекция горизонтального следа Н₁ строится на горизонтальной проекции прямой при помощи вертикальной линии связи, проведенной из Н₂.

Горизонтальной проекцией фронтального следа F₁ является точка пересечения горизонтальной проекции прямой с осью х₁₂.

Фронтальная проекция фронтального следа F₂ строится на фронтальной проекции прямой при помощи вертикальной линии связи, проведенной из F₁.

Рассмотрим на примере принцип построения следов прямой АВ на комплексном чертеже (рисунок 1.3.6).

Для построения горизонтального следа прямой продолжим А₂В₂ до пересечения с осью х₁₂. Точка пересечения будет фронтальной проекцией горизонтального следа Н₂. Из точки Н₂ восстановим перпендикуляр к оси х₁₂. Точка пересечения этого перпендикуляра с продолжением А₁В₁ будет горизонтальной проекцией горизонтального следа Н₁ .

Для построения проекций фронтального следа F продолжим А₁В₁ до пересечения с осью х₁₂. Точка пересечения будет горизонтальной проекцией фронтального следа F₁. Из точки F₁ проведем перпендикуляр к оси х₁₂. Точка пересечения этого перпендикуляра с продолжением А₂В₂ будет фронтальной проекцией фронтального следа F₂ .

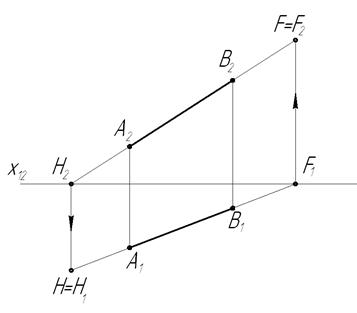

Рисунок 1.3.6 – Построение следов на комплексном чертеже
