Вопрос №24. Пакетные переключатели

Вопрос № 23

Пакетные переключатели.

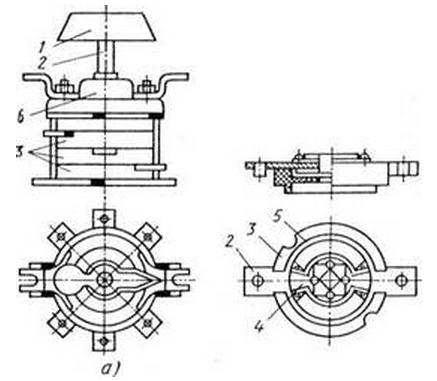

Для коммутации нескольких цепей при нескольких фиксированных положениях для выбора различных режимов работы используются пакетные переключатели. Такой переключатель (рис а) состоит из ряда слоев — пакетов 3 (показан отдельно на рис б), внутри которых находятся подвижный 5 и неподвижный 4 контакты. Подвижный контакт 5 закреплен на оси 2, вращающейся с помощью рукоятки 1 и имеющей ряд фиксированных положений, и которых замыкаются неподвижные контакты одного из пакетов. Выводы 6 неподвижных контактов закреплены в корпусе переключателя.

Пакетные переключатели кулачкового типа, в которых электрическая цепь замыкается неподвижными контактами, более надежны. Подвижными у них являются диэлектрические кулачки, которые и замыкают контакты в зависимости от профиля кулачка и положения оси. Конструкции пакетных переключателей, предназначенных для цепей управления, позволяют получить десятки и сотни вариантом разнообразных схем соединений при числе коммутируемых цепей до 24 (12 пакетов) и количестве фиксированных положений до X (через 45, 60 или 90°).

Путевые и конечные выключатели.

Путевые и конечные выключатели представляют собой коммутаци­онные элементы, кинематически связанные с рабочей машиной и срабатывающие в зависимости от перемещения подвижной части рабочей машины. Путевые выключатели срабатывают в определенных промежуточных точках на пути перемещения, конечные выключатели срабатывают в крайних точках: в начале и конце пути. Особенно широко путевые и конечные выключатели используются в схемах автоматизированного электропривода различных производственных механизмов. С их помощью происходят автоматическое управление приводом на отдельных участках пути и автоматическое отключение в крайних положениях механизма.

В зависимости от устройства, осуществляющего замыкание или размыкание контактов, путевые и конечные выключатели можно подразделить на кнопочные (нажимные), рычажные, шпиндельные и вращающиеся. Переключение контактов в этих выключателях осуществляется следующим образом. В кнопочных — нажатием рабочего органа механизма на шток, с которым связаны контакты выключателя. В рычажных — воздействием рабочего органа механизма на рычаг, с которым связаны контакты. В шпиндельных — перемещением гайки по винту, связанному через передачи с валом механизма. Во вращающихся — переключающими кулачковыми шайбами, связанными с валом механизма.
