Электромагнитные реле постоянного тока. Характеристики.

Принцип действия таких реле заключен в следующем: при подаче тока в обмотку (катушку) создается магнитный поток, который, проходя через сердечник, ярмо, якорь и воздушный зазор δн(0), создает магнитное усилие, притягивающее якорь к сердечнику. При этом якорь, воздействуя на колодку, перемещает ее таким образом, что контакты ЗК замыкаются, а РК размыкаются. В некоторых конструкциях реле якорь при выключении тока под действием собственного веса возвращается в исходное положение.

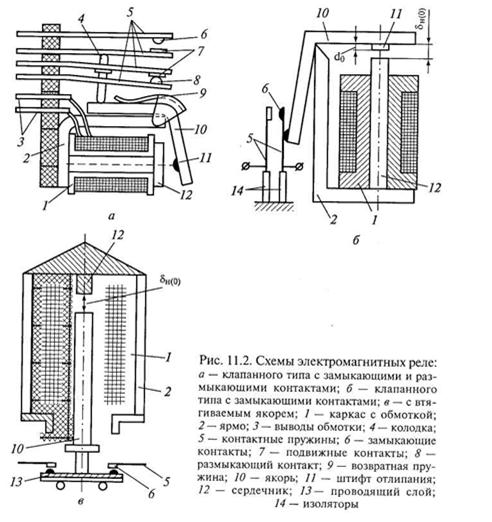

При отсутствии управляющего сигнала якорь удален от сердечника на максимальное расстояние за счет возвратной пружины (см. рис. 11.2, а). В этом случае одна пара контактов замкнута (размыкающие контакты - РК), а другая пара разомкнута (замыкающие контакты - ЗК).

Реле постоянного тока подразделяются на нейтральные и поляризованные. Нейтральное реле одинаково реагирует на постоянный ток обоих направлений, протекающий по его обмотке, т.е. положение якоря не зависит от направления тока в обмотке реле. Поляризованные реле реагируют на полярность сигнала.

Электромагнитные реле постоянного тока с поворотными втяжным якорем.

Реле с втягивающимся якорем состоит из неподвижного сердечника (полюса) 1, катушки (обмотки)7, стального якоря 2, подвижного контакта 4, укрепленного на якоре с помощью изоляционной планки, неподвижных контактов 3, упора 6 и противодействующей пружины 5.

При отсутствии тока в реле якорь под влиянием пружины и собственного веса находится в нижнем положении, на упоре. При подаче тока в катушку реле возникает магнитный поток, который намагничивает сердечник 1 и якорь 2. В результате этого якорь притягивается к сердечнику и укрепленный на нем контакт 4 замыкает контакты 3.

С помощью электромагнитной системы такого типа выполняются реле прямого действия, отключающие и включающие электромагниты приводов выключателей и другие аппараты.

Реле с поворотным якорем и реле с поперечным движением якоря состоят из стального сердечника (магнитопровода) 1, катушки (обмотки) 7, стального якоря 2, подвижного контакта 4, укрепленного на якоре или на оси якоря неподвижных контактов 3, упора 6 и противодействующей пружины 5. Действие этих реле аналогично действию рассмотренного выше реле с втягивающимся якорем.
