Вопрос №34

Контакторы постоянного тока. Конструкция. Место в схеме.

Предназначены для коммутации цепей постоянного тока и, как правило, приводятся в действие электромагнитом постоянного тока.

Контакторы постоянного тока применяются для включения и отключения приемников электрической энергии в цепях постоянного тока; в электромагнитных приводах высоковольтных выключателей; в устройствах автоматического повторного включения.

Контакторы постоянного тока выпускаются в основном на напряжение 22 и 440 В., токи до 630 А., однополюсные и двухполюсные.

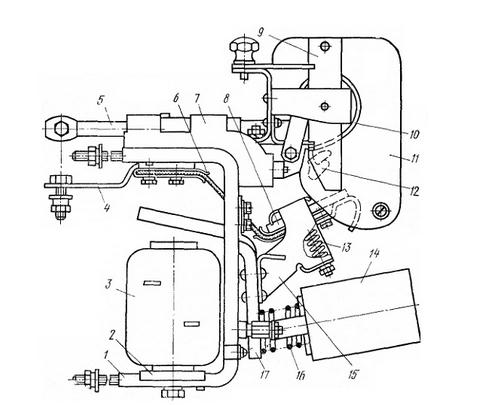

Все узлы собраны на скобе 7, которая является магнитопроводом.

На ней установлены: втягивающая катушка 3, зафиксированная плоской пружиной 2, Г-образный якорь 17, который может поворачиваться на острие призм; пластмассовое основание 7, на котором помещена неподвижная контакт-деталь 12, вспомогательные контакты 14 с отжимной пружиной 16. Подвижная контакт-деталь 8 смонтирована на кронштейне 15, который крепится к якорю 17. Пружина 13 прижимает ее к кронштейну. С шинным выводом 4.эта контакт-деталь соединяется гибкой связью 6. Ток к неподвижной контакт-детали подводится через дугогасительную катушку, один конец которой является шинным выводом 5, а другой соединен с неподвижным контактом. Дугогасительная камера 11 надевается на рог 10 неподвижной контакт-Детали и удерживается с помощью щек 9.
