Методические указания. Операция 1. Для ввода исходных данных используются команды MVK, MVKH и mvklh

Операция 1. Для ввода исходных данных используются команды MVK, MVKH и MVKLH. При этом если:

- число не превышает полуслова (от -32767 до +32767) достаточно одной команды MVK. При этом следует помнить, что эта команда выполняется с расширением знаком;

- число превышает полуслово, необходимы две команды: сначала MVK, а затем MVKH или MVKLH. Последняя команда обязательна при 16-ричном представлении операнда и буквой в старшем его разряде.

Операция 3. Поскольку речь идет о сохранении всего содержимого регистра R1, следует воспользоваться командой:

STW R1,*А_к,

где А_к – адресный код.

При формировании А_к в зависимости от целей дальнейшего использования регистра базового адреса (базы) R2 применяется один из следующих типов адресации:

- косвенная, если R2 содержит требуемый исполнительный адрес (А_и) и изменять содержимое R2 не следует;

- базирование, если R2 не содержит требуемый А_и и изменять содержимое R2 не следует;

- преиндексация, если R2 не содержит требуемый А_и и после операции пересылки необходимо заменить содержимое R2 на А_и;

- постиндексация, если R2 содержит требуемый А_и, но после операции пересылки можно или нужно заменить содержимое R2 на А_и;

- преавтоинкремент или преавтодекремент, если содержимое R2 на 1 меньше или, соответственно, больше требуемого А_и и после операции пересылки содержимое R2 необходимо заменить на А_и;

- поставтоинкремент или поставтодекремент, если R2 содержит требуемый А_и, но после операции пересылки можно или нужно изменить содержимое R2 на 1.

Операция 4. Операции загрузки в зависимости от объёма данных реализуются посредством команд:

LDW(Н, В) *Ак,r,

где r – имя регистра-приемника операнда. При этом следует помнить:

- третья буква мнемоники помимо объёма пересылаемых данных определяет закономерность изменения величины смещения;

- команды LDН и LDВ выполняются с расширением знаком пересылаемой части слова. При необходимости расширения нулем следует применять команды LDW(Н, В)U;

- команды загрузки имеют 4 слота задержки, то есть результат доступен для использования только спустя 4 такта после объявления команды. Так, если команда объявлена в n-ом такте, результат ее выполнения сформируется в (n+4)-ом такте, а использовать его можно, начиная только с (n+5)-го такта. Таким образом, в данной работе после команды загрузки необходимо объявить 4-тактный мультицикл NOP (нет операции): NOP 4.

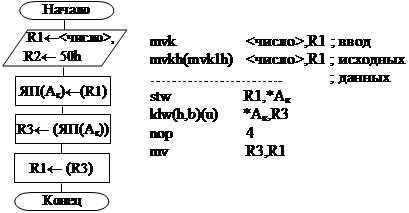

Обобщённые алгоритм и программа (без указания конкретных чисел, имен регистров РОН, номера ячейки ПД (ЯП) и адресного кода А_к) представлены на рис. 4, где (Z) – содержимое объекта Z (регистра РОН или ячейки памяти данных), а символ обозначает операцию пересылки данных в требуемом направлении.

Рис. 4. Блок-схема и программа в обобщённом виде

Контрольные вопросы

1. Сформулируйте правило формирования результата при выполнении команды вычитания над знаковыми операндами.

2. Сформулируйте правило формирования результата при выполнении команды ABS.

3. Приведите формат арифметической команды, заданной преподавателем.

4. Укажите функциональные особенности команды, заданной преподавателем.

5. Укажите ограничения на операнды команды, заданной преподавателем.

6. Определите результат выполнения команды, заданной преподавателем.

7. Назовите метод адресации, характерный практически для всех арифметических команд.
