Завдання до теми. Розробка тривог з використанням фільтрів

Розробка тривог з використанням фільтрів

Створення зображення

Розробка в Редакторі

Визначення тривог

Система керування пропонує два варіанти визначення тривог:

– межі (ліміти);

– матриці реакції (REMAs).

Для визначення тривоги для змінної Temp[1,1] виконують наступну послідовність дій:

– вибирають змінну Temp[1,1].

– установлюють для тривоги межі 1 і 4.

Відповідно змінюють змінні Temp[1,2], Temp[2,1] і Temp[2,2].

На відміну від меж матриці, реакції визначаються незалежно від змінної. Пізніше вони можуть бути пов’язані з однією або більш змінними. В організаторові проекту правою кнопкою миші активізуйте контекстне меню Variables/Reaction matrices. За допомогою команди Reaction matrix new... Можна створити нову матрицю реакції.

Система керування розрізняє п’ять типів матриць реакції:

– двійкова (Binary);

– аналогова (Analog);

– мультидвійкова (Multibinary);

– мультианалогова (Multianalog);

– рядкова (String).

Система керування дозволяє відображувати системні повідомлення і тривоги з різних проектів одного робочого простору в одному списку тривог або в одному Журналі подій. Значення, зареєстровані таким чином, можуть бути відфільтровані, відображують у списку, бути надрукованими або експортовані точно так, як і дані зі звичайних архівів.

Відображення списку тривог в он-лайн режимі здійснюється за допомогою зумовленого типу зображення Alarm. Дедатьна інформація щодо зумовлених типів зображень знаходиться в Pictures / Predefined. Крім того, у вікні властивостей у розділі Variables / Limit violations змінні мають бути визначені «as alarms», так, щоб у режимі Runtime вони могли відображатися в інформаційному списку тривог. Зображення типу Alarm в онлайн режимі відображається у вигляді інформаційного списку тривог (AIL).

Для створення зображення, яке являє собою список тривог, необхідно використовувати зумовлений тип зображення Alarm. Після відкриття цього зображення на ньому необхідно розмістити відповідні елементи керування. Для цього можна скористатися заданими за замовчанням елементами, які знаходяться в меню Control elements.

Розробка тривог здійснюється у властивостях проекту в розділі Alarm administration / Column setting (закладка Entry in the list) або безпосередньо в режимі онлайн в зображенні AIL. Автоматично відкриється діалогове вікно «Settings for the alarm administration».

1. Створіть зображення з типом «Alarm».

2. Вставте задані за умовчанням елементи управління в зображення.

3. Створіть для цього зображення функцію Picture switch. Відкриється діалог фільтра для списку тривог (рис. 3.34). Якщо в поточному робочому просторі знаходиться більше одного проекту, цей діалог пропонує декілька додаткових можливостей. На додатковій закладці Project можна встановити фільтр для різних проектів.

Рисунок 3.34 – Діалогове вікно фільтра для списку тривог

У списку тривог у режимі Runtime також доступна вкладка Entry in the list (рис. 3.35).

4. Перемикання зображення Тривога. У параметрах налаштування функції Picture switch, яка відкриває зображення можна встановити фільтри. Це дає можливість використовувати для одного зображення декілька функцій, які мають різні опції фільтра.

5. У списку функцій виберіть функцію Picture switch і потім зображення AIL. У фільтрі діалогового вікна, що відкрилося, можна вибрати дані, які повинні відображуватися.

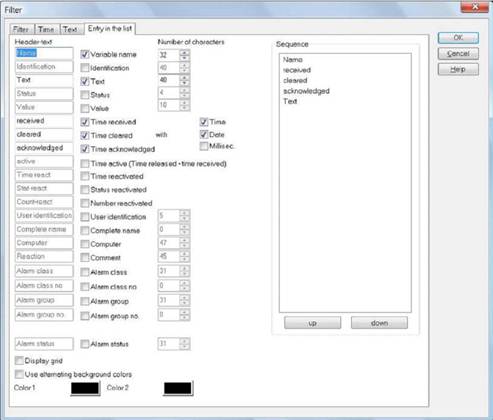

Рисунок 3.35 – Вкладка налаштування списку тривог «Entry in the list»
