Використання Мастера диаграмм 2 страница

Для цього вибирається один з наступних варіантів доступу.

Тільки читання

У полі " Пароль: Для чтения" можна встановити пароль, що містить від одного до восьми символів, хоча це не обов'язково.

Повний доступ

Необов'язковий пароль можна задати в полі " Пароль: Для полного доступа". Бажано вирішувати тільки на короткий час і встановлювати пароль, інакше хто-небудь може пошкодити ваші файли.

Визначається паролем

Можна умовно розділити всіх користувачів на дві категорії: тих, кому ви довіряєте, і тих, хто викликає у вас сумніви. Першим можна повідомити пароль для повного доступу, але потрібно пам'ятати про наявну небезпеку втрати даних. Другій категорії можна повідомити пароль для читання, якщо є така необхідність.

Після того, як проведені всі настройки, натискається кнопка "ОК" або "Применить" З цієї миті ресурс доступний в мережі.

Якщо ж встановлено управління доступом на рівні користувачів, то вкладка " Доступ" матиме вигляд, як показано на рис. 24.

Після вибору опції "Общий ресурс" стають доступними відомі вже поля " Сетевое имя" і "Заметки". У списку "Имя: Права доступа" перераховані всі користувачі, що мають право звертатися до даного ресурсу по мережі.

Для дозволу користувачеві звертатися до ресурсу, цей користувач повинен бути доданий в список шляхом натиснення кнопки " Добавить". У вікні, що з'явилося, " Добавление пользователей" (рис. 25) із списку "Имя" вибирається потрібний користувач або група користувачів. Список користувачів береться з сервера, вказаного на вкладці " Управление доступом" вікна «Сеть». За допомогою кнопок " Только чтение", "Полный доступ" і "Особый" проводиться налаштування типу доступу, після чого натискається кнопка "ОК".

Для зміни прав користувача він вибирається із списку, і натискається кнопка "Изменить". З'являється вікно "Изменение прав доступа" (рис. 26), в якому вказуються всі необхідні права, після чого натискається кнопка "ОК".

Рис. 25 Рис.26

Заборонити звернення до загального ресурсу можна, вибравши користувача із списку і натиснувши кнопку “У д алить ”.

Дістати доступ по мережі до загального ресурсу можна різними шляхами.

Двічі клікнути на піктограмі “Сетевое окружение”, після чого вибрати потрібну робочу групу і в ній необхідний комп'ютер. Двічі клікнувши на піктограмі комп'ютера можна побачити перелік всіх ресурсів, які надаються в загальний доступ.

За допомогою команди «Найти» меню «Пуск» вибрати режим пошуку комп'ютера і вказати ім'я відповідного комп'ютера.

Викликати команду «Выполнить» меню «Пуск». У командному рядку, що з'явився, набрати ім'я шуканого комп'ютера у вигляді \ Ksu-5.

Останній з приведених варіантів є найшвидшим.

Отримання доступу до того або іншого загального ресурсу визначатиметься тим типом доступу, який був встановлений на даний ресурс.

При регулярному використанні якого або із загальних ресурсів він може бути оформлений у вигляді мережевого диска. Для цього необхідно знайти даний ресурс будь-яким з вищеописаних способів. Після чого на піктограмі цього ресурсу необхідно натиснути праву кнопку мишки і вибрати «Подключить сетевой диск». Після цього буде запропоновано вибрати букву для представлення даного диска а також буде запропонована можливість автоматичного підключення даного диска при ввімкненні комп'ютера.

Для відключення мережевого диска досить натиснути на ньому праву кнопку мишки і вибрати «Отключить».

Окрім вище перелічених способів роботи з мережевими ресурсами, що базуються на використанні віконного інтерфейсу, існує можливість виконувати всі ці дії через командний рядок. Деякі з команд командного рядка приведені нижче.

NET CONFIG Виведення відомостей про робочу групу.

NET HELP Виведення відомостей про команди і повідомлення про помилки.

NET LOGOFF Відключення всіх використовуваних комп'ютером загальних ресурсів.

NET TIME Виведення часу з іншого комп'ютера або синхронізація годинника з годинником на сервері часу Microsoft Windows для робочих груп, Windows NT, Windows 95 або Netware.

NET USE Підключення і відключення мережевих ресурсів і виведення відомостей про підключення.

NET VIEW Виведення списку комп'ютерів, що забезпечують сумісний доступ до ресурсів, або загальних ресурсів конкретного комп'ютера.

Хід роботи:

1 Налаштування мережевих компонентів

1.1 Виконати перевірку налаштувань драйвера мережевого адаптера і занести їх до таблиці:

Запит на переривання	Діапазон пам’яті	Адреса портів вводу-виводу

1.2 Виконати перевірку налаштувань мережевих компонентів і занести їх до таблиці:

Мережеві служби	Клієнти	Протоколи	Ім’я комп’ютера	Ім’я робочої групи	Спосіб входу до мережі

1.3 Виконати налаштування протоколу TCP/IP, встановивши такі параметри, згідно таблиці:

Ім’я комп’ютера	IP адреса	Маска підмережі	Шлюз	DNS сервер	Прив’язка
KSU-2	10.0.9.11	255.255.255.0	10.0.9.1	62.244.53.131	1,2,3
KSU-3	10.0.9.12	2,3
KSU-4	10.0.9.13	1,3
KSU-5	10.0.9.14	1,2
KSU-7	10.0.9.15

Де:

1 Novell Netware Client

2. Клієнт для мереж Microsoft

3. Служба доступу до файлів і принтерів мереж Microsoft.

Перезавантажити комп'ютер.

1.4 Перевірити настройку протоколу TCP/IP, для чого за допомогою програми Winipcfg перевірити параметри налаштування і порівняти їх із завданням. Виконати команду Ping для вказаного викладачем комп'ютера.

1.5 Встановити в налаштуваннях протоколу TCP/IP “Получить IP-адрес автоматически” і перезавантажити комп'ютер.

1.6 Зробити висновки.

2. Робота з мережевими ресурсами.

Для роботи з мережевими ресурсами потрібно два комп'ютери. Рекомендовані пари: KSU-2 – KSU-4; KSU-3 – KSU-6; KSU-5 – KSU-7.

2.1 На диску C одного з комп'ютерів створити папку з ім'ям Lab1 і скопіювати в неї файл завдання на лабораторну роботу №1.

2.2 Віддати її в мережевий доступ тільки по читанню, як пароль вказавши слово “read”.

2.3 З іншого комп'ютера здійснити доступ до даного файлу, зробити спробу внести зміни. Зробити висновки.

2.4 Змінити пароль на “write” а тип доступу на повний. Повторити спробу підключення і внесення змін у файл. Зробити висновки.

2.5 Встановити тип доступу, визначений паролем з вищезгаданими паролями на читання і повний доступ.

2.6 Здійснити доступ з іншого комп'ютера, вказавши один зі встановлених паролів. Зробити спробу внесення змін у файл. Зробити висновки.

2.7 Підключити створений мережевий ресурс як мережевий диск користуючись інтерфейсом Windows.

2.8 Підключити створений мережевий ресурс як мережевий диск користуючись утилітами командного рядка.

3 Зміна способу доступу до мережевих ресурсів.

3.1 В налаштуваннях клієнта для мереж Microsoft встановити вхід в мережу «Входити в домен Windows NT». Як ім'я домена вказати FAKSU.

3.2 В налаштуваннях «Управление доступом» встановити «На уровне пользователей». Список користувачів узяти з сервера Fitki1. Перезавантажити комп'ютер.

3.3 Віддати в мережевий доступ папку Lab1 з відповідними параметрами:

Комп’ютер	Користувачі	Права	Комп’ютер	Користувачі	Права
KSU-2	User12	Тільки читання	KSU-5	User11	Тільки читання
User14	Повний	User14	Повний
User15	Ч, З, І, В	User19	Ч, З, І, В
KSU-3	User11	Тільки читання	KSU-7	User20	Тільки читання
User13	Повний	User13	Повний
User17	У,І,Ч	User11	З,С,І
KSU-4	User12	Тільки читання
User15	Повний
User18	З,С,У

3.4 Перевірити працездатність встановлених прав шляхом реєстрації одним з користувачів з дозволеного списку і одним з користувачів, що відсутній в списку. Зробити висновки.

3.5 В налаштуваннях клієнта для мережі Microsoft вибрати режим «Входить в домен Windows NT», а управління доступом до ресурсів встановити на рівні ресурсів. Перезавантажити комп'ютер.

Контрольні питання:

1 Чи може бути IP-адреса вузла такою? Вкажіть невірні варіанти IP-адреси. Відповідь обґрунтуйте.

• 192.168.255.0
• 167.234.56.13
• 224.0.5.3
• 172.34.267.34
• 230.0.0.7
• 160.54.255.255

2 Чи може маска підмережі бути такою? Вкажіть невірні варіанти. Відповідь обґрунтуйте.

• 255.254.128.0
• 255.255.252.0
• 240.0.0.0
• 255.255.194.0
• 255.255.128.0
• 255.255.255.244
• 255.255.255.255

3 Чи можна наступні підмережі розділити на N підмереж. Якщо це можливо, то вкажіть варіанти розбиття з максимально можливою кількістю підмереж або вузлів в кожній підмережі. Відповідь обґрунтуйте.

• 165.45.67.0, маска 255.255.255.224, N=3
• 235.162.56.0, маска 255.255.255.224, N=6
• 234.49.32.0, маска 255.255.255.192, N=3

Лабораторна робота №9

Тема: Пошук інформації в Інтернет.

Мета: ознайомитися з основними пошуковими системами та налаштуваннями браузерів.

Хід роботи:

1. В MS Word створити документ, де ввести в вікно документу своє прізвище, ім’я, номер групи, номер лабораторної роботи, дату виконання роботи. Зберегти в своїй папці під ім’ям Search_report.doc (файл звіту).

3. Запустити браузер на вибір Google Chrom, Mozilla Firefox, Intenet Explorer, Яндекс (під час виконання роботи необхідно порівняти видачу результатів різними браузерами). Щоб запустити останній завантажте сторінку пошукової системи Яндекс через адресний рядок (www.yandex.ru).

4. Вивчіть розділ справки на сторінці Яндекс. Знайдіть на Web-сторінці системи посилання на опис системи (“Помощь”, “Тем, кто ищет”, “Расширенный поиск” и др.). Прочитайте довідкову інормацію.

5. Вивчіть синтаксис мови запитів, занесіть в файл звіту (таблицю 1) позначення пошукових операторів і вкажіть їх призначення:

Таблиця 1

№	Пошукові оператори і інші елементи запиту	Позначення в ІПСЯндекс	Призначення (коментарій студента)
	И
	ИЛИ
	НЕ
	Фразы
	Відстань в словах
	Відстаньв реченнях
	Групування слів
	Метасимволи (морфологічна нормалізація)

6. Скопіюйте в файл звіту приклади запитів з усіма елементами запитів.

7. Сформулюйте і запишіть запит на цікаву для вас тематику.

8. Створіть в звіті нову таблицю:

Таблица 2

№	Формулювання запитів	Кількість	Коментарії
виданих	відібраних
документів	сайтів	документів	сайтів

9. В кожен рядок стовпця “Формулювання запитів” таблиці 2 скопіювати (через буфер обмену) тексти різних варіантів вашого запита з рядка для вводу запитів на сторінці, наприклад, Яндексу у вікно файлу Report.

10. Скопіюйте результати пошуку (стовпець “кількість виданих документів/сайтів”) по кожному варіанту пошку (кількість не обмежена).

11. Заповніть стовпець “ кількість відібраних документів/сайтів ”, переглянувши опис знайдених документів, якщо треба, і самі документи (чи відповідають вони запиту).

12. Виділити жирним рядок з найкращими результатами пошуку.

13. Вибрати два найбільш відповідних опису сайта і скопіювати їх в файл звіту.

14. Посилання на ці сайти зберегти в Вибраному в своїй папці (попердньо створеній з ім’ям nnn-k/Search).

15. Найрелевантніші документи (2) зберегти в свойїй папці в форматі “только HTML”.

16. Тексти цих документів зберегти в файл звіту.

Контрольні питання:

1. Що таке пошукові павуки?

2. Як створюється рейтинг видачі сайтів?

3. Які чинники впливають на місце видачі сайтів?

4. Принципи роботи пошукових роботів?

5. Як працюють програми-crowlerи?

6. Які напопулярніші браузери ви знаєте і в чому їх відмінність?

Лабораторна робота №10

Тема: Користування онлайн-офісом (текстовий процесор, таблиці, презентації, форми).

Мета: навчитися налаштовувати мережеве з’єднання в Windows 2007.

Теоретичний матеріал:

Системи колективної взаємодії

З розповсюдженням Інтернету кардинально змінилося поняття робочого колективу. Люди, що живуть в різних країнах і працюють в різних організаціях, можуть брати участь в спільній розробці проектів чи опрацюванні одних і тих же документів. Сьогодні вже нікого не здивуєш співробітниками, які зовсім ніколи не заглядають в офіс компанії, а виконують свою роботу, не покидаючи власного будинку. Інші - постійно переміщуються по світу і беруть участь в різних нарадах, семінарах, знаходячись в дорозі.

Доволі часто співробітники, що працюють над одним проектом, знаходяться в різних будівлях, кабінетах тощо. У таких випадках для організації документообігу між учасниками проекту необхідно організувати віртуальний офіс, де будуть зберігатися документи для спільного використання. Головна проблема такої організації діяльності полягає в доступі всіх учасників до загальних документів та в організації колективного спілкування віддалених один від одного учасників. Для цього можна використати відомі вам можливості - електронну пошту, чати, служби миттєвого обміну повідомленнями, різні сервіси Веб 2.0.

Також існує багато спеціально розроблених програм для організації групової роботи і використання спільних документів, наприклад, Google Wave, 12Sprints, Sharepoint, Novell Pulse, IPI.Manager, Feng Office, Microsoft Office Groove 2007 та ін. Такий вид програмного забезпечення поки що не отримав однозначної назви, але найчастіше ці програми називають системи колективної взаємодії. Вони можуть використовуватися як в локальних, так і в глобальних мережах.

Основне призначення систем колективної взаємодії:

· доступу до спільних ресурсів деякої групи учасників;

· організація спілкування між учасниками групи;

· координація і документування ходу робіт.

Організація спільної роботи у Microsoft Office Groove 2007

Однією з програм для організації колективної роботи і віртуального офісу є програма Microsoft Office Groove 2007, яка входить в пакет прикладних програм Microsoft Office 2007.

Вона надає користувачам середовище для проведення он-лайнових зустрічей, обговорення спільних проектів, передачі файлів безпосередньо з одного комп'ютера на іншій, зберігання спільних документів в одному сховищі, доступ до якого можливий з різних комп’ютерів, автоматичне оновлення файлів в сховищі при їх зміненні кимось з учасників групи, зберігання різних версій файлів тощо. Також програма дозволяє користувачам дізнатися про присутність учасників робочої групи в спільному середовищі, проглядати відомості про них, направляти їм повідомлення тощо. Програма включає служби миттєвого обміну повідомленнями, чат, а також можливості спільної роботи над документами. Взаємодія учасників відбувається в так званих робочих областях, де всі учасники групи, програмні засоби та спільні документи концентруються в одній зоні.

Для роботи з програмою потрібно мати підключення до мережі Інтернет. Для запуску програми потрібно виконати Пуск Þ Всі програми Þ Microsoft Office Þ Microsoft Office Groove 2007.

Якщо програма запускається вперше, то на екрані відобразиться Майстер настройки облікового запису, у вікні якого треба виконати такі кроки:

1. Вибрати відповідь на питання - чи хочете ви створити новий обліковий запис для реєстрації в цій програмі або у вас вже є такий.

2. Відповісти на питання - чи маєте ви код конфігурації облікового запису Groove. Якщо ці дані невідомі, то слід вибрати перемикач У мене немає коду конфігурації облікового запису.

3. Вказати ім'я користувача, адресу електронної пошти і пароль для доступу до облікового запису.

4. Вибрати вид реєстрації створеного облікового запису. Бажано вибрати режим в загальному каталозі Groove – це спростить іншим учасникам пошук відомостей про користувача і запрошення його в групу.

Якщо використання програми відбувається не вперше, то після запуску програми потрібно буде у текстове поле ввести пароль для доступу до облікового запису користувача.

Після того, як вхід в програму буде здійснено, на екрані відобразиться основне вікно програми (рис. 1), в якому розташовано меню програми, дві вкладки Робочі області і Контакти, а також область Загальні завдання.

Рис. 1. Основне вікно програми Microsoft Office Groove 2007

Робоча область – це створене одним з користувачів місце, яке всі учасники групи використовують для розміщення документів та обговорення того чи іншого питання. Її можна порівняти з окремою кімнатою в чаті. У Groove 2007 можна створити робочі області трьох типів, які відрізняються один від одного початковим набором доступних інструментів:

· Стандартна – призначена створення віртуального середовища для спілкування учасників і розміщення файлів для спільного користування.

· Спільне використання файлів – призначена для створення папки на локальному комп’ютері учасника групи, вміст якої буде наданий у спільний доступ іншим учасникам робочої області.

· Шаблон – дозволяє створити робочу область, вибравши необхідні засоби, які використовуватимуться учасниками групи в спільній роботі:

o Альбом – для спільного малювання;

o Блокнот – для створення коротких повідомлень;

o Календар – для створення колективного графіка роботи над проектом, власного розпорядку дня, призначення зустрічі;

o Обговорення – для ведення діалогів у стилі запитання-відповідь;

o Зображення – для додавання і перегляду зображень;

o Наради – для призначення порядку денного, доручень, ведення протоколу наради

та інші.

Користувач, який створив робочу область, вважається її Керівником. Йому надані права на запрошення і виключення учасників групи, підключення і відключення інструментів, зміну ролі певного учасника робочої області і виконання інших операцій по управлінню робочою областю. Решта користувачів виступають в ролі Учасника або Гостя. Учасник може додавати нові панелі інструментів і запрошувати нових учасників до цієї групи. Гостю ж не надано ніяких дозволів, крім участі в обговореннях та роботі з документами.

Для створення робочої області необхідно:

1. Вибрати у вікні Панель запуску посилання Створити робочу область.

2. Вибрати тип створюваної робочої області (Стандартна, Спільне використання файлів, Шаблон).

3. Увести назву робочої області (наприклад, Проект «Моя школа»).

4. Вибрати кнопку ОК.

Щоб відкрити створену робочу область, потрібно двічі клацнути на її імені, після чого відкриється вікно цієї області. Наприклад, на рис. 2 представлено вікно стандартної робочої області, в якій для користувачів надається два засоби - Файли та Обговорення, ярлики вкладок яких розташовані в нижній частині вікна (9, 10).

1 2 3 4 5 6 7 8

9 10

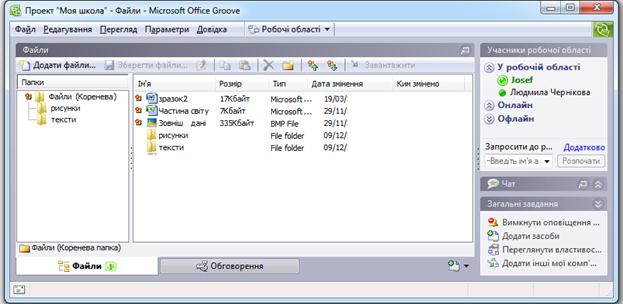

Рис. 2. Вікно стандартної робочої області

1 – заголовок робочої області

2 – меню робочої області

3 – панель інструментів відкритої вкладки

4 – вікно Папки

5 – вікно змісту папок

6 – панель Учасники робочої області

7 – панель Чат (в згорнутому вигляді)

8 – панель Загальні завдання

9 – ярлик вкладки Файли

10 – ярлик вкладки Обговорення

У верхній частині вікна при відкритій вкладці Файли розміщено меню (2) і панель інструментів (3), в лівій частині вікна – дерево папок області (4), в центральній – їх вміст (5). Використовуючи інструменти і команди робочої області, можна додати до неї файли або папки для спільного використання.

У правій частині екрана відображається список учасників групи (6). Всіх учасників розподіляються на три категорії:

· У робочій області – ті учасники, які зараз присутні в робочій області.

· Онлайн – користувачі, які зараз мають підключення до Інтернету та встановлену програму Groove, але не приєдналися до групи.

· Офлайн – користувачі, які приєдналися до групи, але на даний момент не мають підключення до Інтернету.

Панель Чат (7)використовується для організації текстового спілкування між учасниками, на панелі Загальні завдання (8)перераховані операції, які в даний момент доступні учасникові групи.

Після створення області потрібно організувати робочу групу, запросивши до неї учасників. Звертаємо увагу, щодля цього в учасників на їх робочих комп'ютерах повинна бути встановлена програма Groove і настроєний обліковий запис, також комп’ютери учасників повинні бути підключені до мережі Інтернет.

Для запрошення нових членів групи необхідно в нижній частині панелі Учасники робочої групи у текстовому полі ввести електронну адресу людини, яку планується запросити до групи і вибрати кнопку Розпочати. Після чого у вікні Надіслати запрошення (рис. 3) вибрати роль учасника, ввести текст повідомлення і вибрати кнопку Запросити. Якщо у вас підключено мікрофон, то запрошення можна записати як голосове повідомлення, скориставшись кнопкою , яка розміщена над вікном повідомлення.

Рис. 3 Вікно Надіслати запрошення.

Як тільки відправлене запрошення прийде користувачеві (як тільки даний користувач запустить програму Groove та підключиться до Інтернету), його програма Groove сповістить про це відображенням тексту повідомлення в правому нижньому куті екрану. Коли запрошення буде прийнято, автору повідомлення буде надіслано підтвердження в аналогічний спосіб. А на моніторі у нового учасника групи відкриється вікно програми Groove з вмістом спільної робочої області. Імена всіх користувачів, які прийняли запрошення, з’являться у списку панелі Учасники робочої групи.

Надалі учасники робочої області можуть обмінюватися текстовими повідомленнями, створювати і редагувати спільні файли, залишати свої зауваження, змінювати інтерфейс і вміст робочої області. Всі зміни автоматично зберігатимуться в робочій області і будуть автоматично пересилатися всім учасникам групи – даний процес називається синхронізація даних. За відсутності доступу до мережі когось з членів групи, синхронізація даних відбудеться при першому ж сеансі доступу до Інтернету.

Розглянемо більш детально спільну роботу учасників стандартної робочої області.

Вкладка Файли призначена для роботи з документами. Використовуючи засоби панелі інструментів цієї вкладки можна створювати нові папки, копіювати, видаляти, переміщувати об’єкти в робочій області, але це дозволяється робити тільки керівнику групи.

Всі учасники робочої групи мають дозвіл на розміщення нових документів у спільній області. Для цього слід виконати такі дії:

1. Відкрити вкладку Файли.

2. Відкрити потрібну папку.

3. Вибрати на панелі інструментів кнопку Додати файли.

4. Вибрати у вікні Додавання файлів потрібний файл на локальному комп’ютері учасника групи.

5. Вибрати кнопку Відкрити.

Розміщений у спільній папці документ з’явиться у вікні робочої області. Автоматично відбудеться синхронізація даних для всіх учасників групи. Кожен учасник групи може відкрити документ для перегляду і внесення змін. Після закриття відредагованого документа на екрані з’являється діалогове вікно, в якому потрібно підтвердити збереження файлу зі змінами та вказати, при необхідності, нове ім’я файлу. Якщо кілька учасників будуть одночасно зберігати один і той самий документ, то програма повідомить про це і створить копію документа з іншим номером версії.
