Типы документов. В КОМПАС имеются несколько типов документов: одни относятся к чертежам, другие к трехмерному моделированию

В КОМПАС имеются несколько типов документов: одни относятся к чертежам, другие к трехмерному моделированию, а третьи к текстовым. Каждому типу документа соответствует файл с определенным расширением.

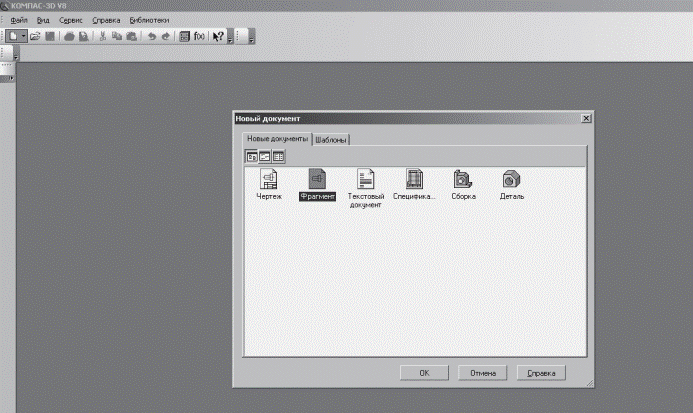

Для того чтобы создать новый документ, на инструментальной панели Стандартная щелкните левой клавишей мыши по кнопке Создать

Даная система позволяет создавать:

1. чертеж – изображение с рамкой и штампом (файлы чертежей имеют расширение.cdw);

2. фрагмент – вспомогательный документ без рамки и штампа (файл фрагмента имеет расширение.frw);

3. текстовый документ – это любой документ, содержащий текст (файл текстового документа имеет расширение.kdw);

4. спецификация – это документ, оформленный в виде таблицы в рамке с основной надписью, который содержит информацию о деталях сборки (файл спецификации имеет расширение.spw);

5. сборка – это модель, созданная из различных деталей с при менением сборочных операций (файл сборки имеет расширение.a3d);

6. деталь – это модель, созданная из однородного материала без применения сборочных операций (файл детали имеет расширение.m3d).
