Построение чертежа простейшими командами с применением привязок

Отображение всего документа в окне

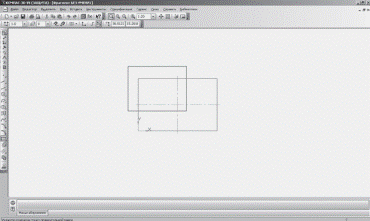

Увеличение масштаба рамкой

Прямоугольник в М 1:1

ü – Увеличить масштаб рамкой (увеличение части объекта):

Явное задание масштаба изображения

ü – Увеличить масштаб изображения в фиксированное число раз. Каждый щелчок ЛКМ по данной кнопке увеличивает изображение в 1,2 раза. При изменении масштаба положение центра изображения не изменяется:

ü – Уменьшить масштаб изображения в фиксированное число раз. Каждый щелчок ЛКМ по данной кнопке уменьшает

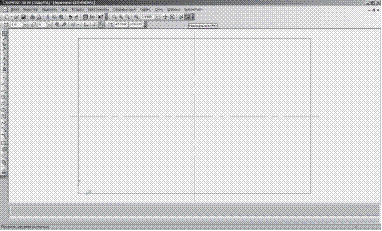

ü – Показать все – редактируемый документ полностью отобразится в окне

Если вы пользуетесь мышью с колесом, то для изменения масштаба изображения можно вращать колесо. При вращениина себя изображение уменьшается, от себя - увеличивается.

Издавна чертеж выполняется с использованием чертежных инструментов (линейки, треугольника, циркуля и т.д.). Точность выполнения чертежа зависит от квалификации конструктора и остроты его зрения.

При компьютерном черчении основным инструментом является курсор.

Как вы уже убедились, с его помощью можно выбирать команды на панелях окна документа и активизировать поля на панели Свойств. Кроме этого курсор принимает активное участие в процессе создания геометрических объектов чертежа, то есть является, по сути, острием вашего карандаша.

При компьютерном черчении построения не следует выполнять на «глаз». Это считается грубой ошибкой.

Машинная графика предполагает абсолютно точное взаимное положение геометрических объектов на чертеже. Тем более что графическая система обладает полным объемом функций, обеспечивающих такую точность.

В процессе работы над чертежом при необходимости точного установления курсора в различные точки элемента уже существующего на чертеже, выполняют привязку к точкам или объектам.

Если при черчении вы не используете привязки, значит, вы чертите неверно.

Предусмотрены две разновидности привязки – глобальная (действует по умолчанию) и локальная (однократная).

Глобальная привязка (если она установлена) постоянно действует при вводе и редактировании объектов. Она является простейшим инструментом, позволяющим осуществлять быстрое и точное указание существующих точек на чертеже.

Чтобы включить глобальные привязки в текущем окне, нажмите кнопку – Установка глобальных привязок Инструментальная панель Текущее состояние. На экране появится диалог установки глобальных привязок

Локальную привязку требуется каждый раз вызывать заново, но она является более приоритетной, чем глобальная. При вызове какой-либо команды локальной привязки она подавляет установленные глобальные привязки на время своего действия (до ввода точки или отказа от ввода). После ввода текущей точки локальная привязка отключается, и система возвращается к выполнению глобальных привязок.

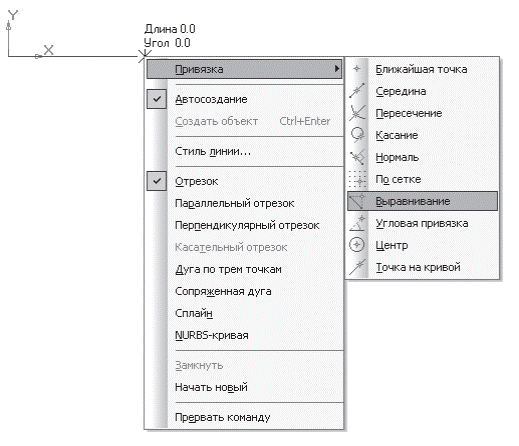

Все локальные привязки собраны в контекстном меню локальных привязок. Вызов меню на экран во время выполнения команды осуществляется щелком правой клавиши мыши в любой точке чертежа
