Сопряжения. Построение чертежа плоской детали с элементами сопряжения

Лабораторная работа №3

Цель:

ü закрепить приёмы построения и редактирования геометрических примитивов;

Ход работы:

Плавный переход от одной линии к другой в черчении называют сопряжением. Для построения сопряжений необходимы следующие элементы: радиус сопряжения, центр дуги сопряжения и точки

сопряжения.

1. Сопряжение двух пересекающихся прямых дугой заданного радиуса:

ü откройте документ Фрагмент;

ü – инструментальная панель Геометрия;

ü текущий масштаб на Инструментальной панели Вид М 1:

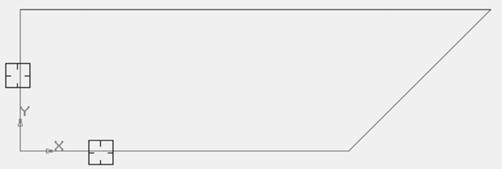

ü с помощью команды – Непрерывный ввод объекта Инструментальной панели Компактная и привязки Выравнивание постройте изображение в соответствии с рис.1

рис.1

ü – Скругление;

ü введите радиус скругления 15 мм в соответствующее поле на панели Свойств;

ü по умолчанию на панели Свойств в группах Элемент 1 и Элемент 2 активен переключатель Усекать элемент, т.е. оставшиеся части объектов после создания скругления автоматически удаляются

ü укажите два объекта, между которыми нужно построить скругление (рис. 2). Система автоматически выполнит плавный переход между прямыми, пересекающимися под прямым углом;

рис.2

ü выполните сопряжение оставшихся углов (рис. 3).

рис.3

1. Сопряжение окружности и прямой:

ü откройте документ Фрагмент;

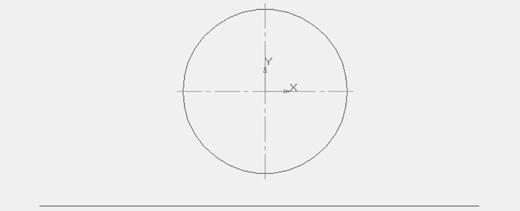

ü постройте окружность с осями радиусом 30 мм и горизонтальный отрезок (рис 4);

рис.4

ü – Скругление;

ü введите радиус скругления 25 мм в соответствующее поле на панели Свойств;

ü укажите два объекта, между которыми нужно построить скругление (отрезок и часть окружности с левой стороны от вертикальной оси симметрии) – рис. 5;

рис.5

ü укажите два объекта, между которыми нужно построить скругление (отрезок и часть окружности с правой стороны от вертикальной оси симметрии) – рис. 6.

рис.6

1. Сопряжение двух окружностей:

Сопряжение двух окружностей бывает внешним и внутренним. При первом сопряжении центры этих окружностей находятся вне сопрягающей дуги. При внутреннем – внутри сопрягающей дуги:

ü откройте документ Фрагмент;

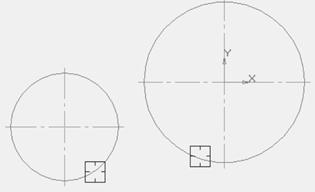

ü постройте две окружности с осями: первая радиусом 30 мм, вторая – 20 мм (рис 7);

рис.7

ü введите радиус скругления 40 мм в соответствующее поле на панели Свойств;

ü укажите два объекта, между которыми нужно построить скругление (рис. 8);

рис.8

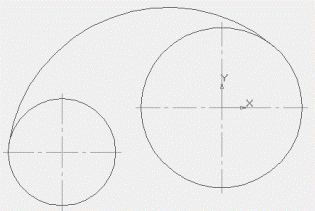

ü система построила внешнее сопряжение (рис. 9);

рис.9

ü введите радиус скругления 60 мм в соответствующее поле на панели Свойств;

ü укажите два объекта, между которыми нужно построить скругление (рис. 10);

рис.10

ü система построила внутреннее сопряжение (рис. 11).

1. Построение чертежа плоской детали с элементами сопряжения:

Рассмотрим алгоритм построения чертежа плоской детали с элементами сопряжения (рис. 12):

рис.12

ü откройте документ Фрагмент;

ü – инструментальная панель Геометрия;

ü текущий масштаб на Инструментальной панели Вид М 1:1;

ü постройте окружность с осями радиусом 30 мм, центр – начало координат;

ü – Непрерывный ввод объекта Инструментальной панели Компактная;

ü – Ортогональное черчение панель Текущее состояние

ü укажите первую точку отрезка (пересечение горизонтальной оси симметрии и окружности справа). Сработает глобальная привязка Ближайшая точка;

ü постройте отрезок длиной 108 мм вертикально вниз;

ü постройте отрезок длиной 36 мм (т.к. радиус окружности 18 мм) горизонтально влево;

ü постройте отрезок вертикально вверх до окружности. Сработает глобальная привязка Пересечение (рис. 13, а);

ü с помощью Параллельных прямых Панели расширенных команд раскрывающейся из кнопки Вспомогательная прямая найдите центр второй окружности. Радиус первой окружности 30 мм (∅= 60 мм), радиус второй окружности 20 мм (∅= 40 мм), они соприкасаются верхней точке пересечения с осью симметрии, значит, расстояние между центрами можно рассчитать 30 - 20 = 10. Таким образом, укажите горизонтальную ось симметрии и разведите параллельные прямые на расстояние 10 мм. Подтвердите только верхнюю прямую (рис. 13, б);

ü постройте окружность радиусом 20 мм. Центр пересечения вертикальной оси симметрии и горизонтальной прямой;

ü удалите вспомогательную прямую (рис. 13, в);

ü – Точки по кривой;

ü в поле Количество участков кривой панели Свойств выберите значение 6;

ü разделите окружность на 6 частей. Начало деления верхняя точка пересечения окружности и вертикальной оси симметрии;

ü с помощью Непрерывного ввода объекта соедините точки, отключив команду Ортогональное черчение (рис. 13, г);

ü Выберете Отрезок, Ортогональное черчение. Продолжите отрезок вертикально вверх с двух сторон до пересечения с окружностью радиусом 30 мм (рис. 13, д);

ü щелчком ЛКМ выделите окружность радиусом 20 мм и нажмите <Delete>;

ü кнопка переключения – Редактирование, команда Усечь кривую;

ü удалите часть окружности (рис. 13, е);

ü кнопка переключения – Геометрия – Скругление;

ü введите радиус скругления 12 мм в соответствующее поле на панели Свойств;

ü укажите два объекта, между которыми нужно построить скругление (отрезок и часть окружности с левой стороныот вертикальной оси симметрии);

ü выполните сопряжение прямых углов радиусом 18 мм

(рис. 13, ж).

в.

б.

а.

ж

е

д

г

рис.13
