Редактирование объекта. Удаление объекта и его частей

Лабораторная работа №2

Цель:

ü освоить приемы редактирования геометрических примитивов;

ü изучить основные способы редактирования чертежа.

Ход работы:

Программа КОМПАС предоставляет пользователю разнообразные возможности редактирования объектов. Наиболее простые и часто используемые приемы редактирования выполняются с помощью мыши (например, перемещение объекта). Для реализации специальных возможностей редактирования требуется вызов соответствующих команд.

Команды редактирования геометрических объектов сгруппированы в меню Редактор, а кнопки для вызова команд – на панели Редактирование

Иногда при редактировании чертежа требуется удалить не весь элемент, а только его часть.

1. Удаление части объекта:

ü откройте документ Фрагмент;

ü инструментальная панель Геометрия

ü текущий масштаб на Инструментальной панели Вид М 1:1;

ü – окружность

ü укажите центр окружности (начало координат);

ü на панели Свойств выберите кнопку С осями; постройте окружность радиусом 50 мм;

ü – Прервать команду;

ü разделите окружность на 8 равных частей (начало деления верхняя точка пересечения окружности и вертикальной оси симметрии)

ü соедините точки через одну с помощью непрерывного ввода объекта

– Вспомогательная прямая. Укажите первую точку и вторую, проводя диагональ квадрата. Сработает глобальная привязка Ближайшая точка

ü соедините точки пересечения ромба и вспомогательных прямых линий с помощью непрерывного ввода объекта

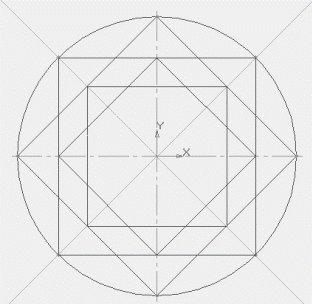

ü соедините точки пересечения квадрата и осей симметрии с помощью непрерывного ввода объекта

ü кнопка переключения – Редактирование, команда Усечь кривую.

Усекать можно любые геометрические объекты, рассмотренные ранее, за исключением вспомогательных прямых. По умолчанию удаляется тот участок кривой, который указан курсором. При этом на Панели свойств активен переключатель Удалять указанный участок

ü щелчком ЛКМ ненужный участок удалится

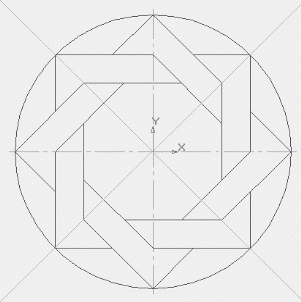

ü удалите все ненужные участки

Если вы допустили ошибку, сразу используйте команду Удаление вспомогательных прямых: (при этом будут удаленывспомогательные кривые и точки деления окружности наравные части)

1. Удаление объекта:

ü аналогично удалению отрезка. Подведите курсор к окружности и щелкните ЛКМ (окружность стала зеленого цветас черными маркерами) и нажмите <Delete >

1. Сохраните полученное изображение в личную папку под именем Орнамент
2. Постройте орнамент по образцу и сохраните его в свою папку под именем – Орнамент 2. За основу возьмите окружность радиусом 50 мм

1. Результат предъявите преподавателю
