Основные типы двумерных графических примитивов и операции с ними
|
|
|
|
Лабораторная работа №1
Цель:
ü ознакомиться с системой КОМПАС 2 D;
ü изучить основные типы геометрических примитивов;
ü освоить приемы выполнения простейших геометрических построенийс двумерными примитивами;
Ход работы:
- Откройте документ Фрагмент и постройте чертеж плоской детали простейшими командами с применением привязок
.
- Постройте прямоугольник высотой 90 мм и шириной 130 мм.
ü Разделите вертикальные стороны на 5 равных частей.
ü Выберите команду Отрезок. Изменяя стиль линий, постройте отрезки стилем: осевая, штриховая, утолщенная, пунктир 2

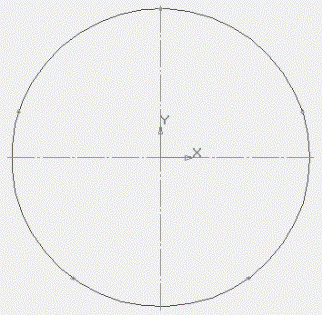

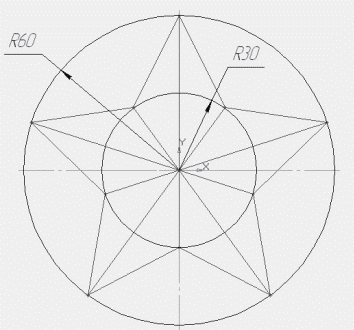

- Постройте окружность радиусом 60 мм и разделите ее на 6 равных частей. Начало деления – верхняя точка пересечения окружности и вертикальной оси симметрии.
4. Постройте чертеж плоской детали
|
|
|
|
|
