Лекция 1. Основные понятия и определения. Классификация систем электросвязи.

Современные телекоммуникационные системы и сети обеспечивают передачу, прием, обработку, распределение и хранение различной информации. Под информацией понимается совокупность сведений о событиях, явлениях, процессах, понятиях и фактах, предметах и лицах независимо от формы представления.

Телекоммуникационные системы – это комплекс технических средств, обеспечивающих электрическую связь (электросвязь) определенного типа.

Связь – обмен информацией или пересылка информации с помощью средств, функционирующих в соответствии с согласованными правилами.

Электросвязь – это передача или прием сообщений по проводной, оптической или другим электромагнитным системам.

Сообщение – форма представления информации для передачи её от источника информации к потребителю. Применительно к сфере телекоммуникаций сообщение – это информация, передаваемая с помощью электромагнитных сигналов средствами электросвязи. Примеры сообщений: текст телеграммы, речь, музыка, фототелеграмма-факс, телевизионное изображение, компьютерный файл и др.

Сигнал – материальный носитель или физический процесс, отражающий (несущий) передаваемое сообщение.

Сигналы электросвязи представляют собой электрические напряжения или токи, изменение параметров которых во времени отражает передаваемое сообщение. К электрическим сигналам относятся: телефонные, телеграфные, факсимильные сигналы, сигналы передачи данных, сигналы телевизионного и звукового вещания, сигналы телеконтроля и телеуправления.

К техническим средствам телекоммуникационных систем относятся линии связи, системы передачи информации, системы распределения информации, устанавливаемые в узлах, где сходятся несколько линий связи. Их называют телекоммуникационными средствами.

Совокупность телекоммуникационных средств, обеспечивающих взаимодействие множества удаленных объектов, образует телекоммуникационную сеть (telecommunication network). Удаленными объектами могут быть как оконечные системы, так и отдельные локальные и территориальные сети.

Телекоммуникационные системы и сети, взаимодействуя друг с другом, образуют систему электросвязи – комплекс технических средств, обеспечивающих электросвязь определенного вида.

Классификация систем электросвязи в основном определяется видами передаваемых сообщений, средой распространения электрических сигналов (рисунок 1.1).

Телекоммуникационные системы и сети представляют совокупность технических средств, осуществляющих следующие операции при передаче сообщения от источника к получателю:

- преобразование сообщения, поступающего от источника сообщения (ИС) в сигнал электросвязи;

- преобразование сигналов электросвязи в форму, удобную для передачи и получателя сообщения (ПС);

- сопряжение сигналов электросвязи с каналами передачи и станциями коммутации (СК), установленных в оконечных пунктах (ОП) или узлах связи (УС).

Обобщенная структурная схема взаимодействия телекоммуникационных систем и сетей представлена на рисунке 1.2, где приняты следующие обозначения:

ИС – источник сообщения (информации); ПР1 – преобразователь сообщения в электрический сигнал, называемый первичным электрическим сигналом или просто первичным сигналом; СК – станция коммутации, представляющая совокупность коммутационной и управляющей аппаратуры, обеспечивающей установление различного вида соединений (местные, междугородные, международные, входящие, исходящие и транзитные) и реализующей определенный метод коммутации; ОС1 – оборудование сопряжения, осуществляющее преобразование первичных сигналов в линейные электрические сигналы, физтческие характеристики которых согласуются с параметрами передачи среды распространения; СР – среда распространения; ОС-1 – оборудование сопряжения, осуществляющее преобразование линейных электрических сигналов в исходные первичные сигналы; ПР-1 – преобразователь первичного сигнала в сообщение; ПС – получатель сообщения.

Рисунок 1.1 – Классификация систем электросвязи

Комплекс технических средств и среды распространения, обеспечивающих предачу первичного сигнала в определенной полосе частот или с опредленной скоростью передачи между сетевыми станциями или сетевыми узлами, называется каналом передачи.

Линейные сигналы при прохождении по среде распространения испытывают ослабление (затухание), подвергаются различного рода искажениям и помехам. Для устранения этих факторов на качество передачи сигналов, через определенные расстояния в зависимости от вида системы передачи устанавливаются усилители, регенераторы, или ретрансляторы, которые вместе со средой распространения образуют линейный тракт системы передачи.

Электрический сигнал, получаемый на выходе преобразователя сообщения (рис.1.2) называется первичным сигналом электросвязи.

Рассмотренный канал передачи является двухточечным и односторонним, т.е. передача сообщений осуществляется в одну сторону.

Рисунок 1.2 – Взаимодействие телекоммуникационных систем и сетей

Если источник и приемник поочерёдно меняются местами, то для обмена сигналами необходимо использовать двухсторонний канал связи, допускающий передачу как в одну, так и в другую сторону. Наиболее же эффективный способ передачи - это организация двух встречных каналов, работающих одновременно. Такой спаренный канал называется дуплексным.

Компромиссный вариант - полудуплексный режим: для достижения двухсторонней передачи используется один канал, два приемника и два передатчика, включаемые попеременно.

Обычно на практике используются многоканальные системы передачи (МСП). С их помощью мы можем передавать несколько сообщений одновременно по одному каналу. На рисунке 1.3 представлена обобщенная структурная схема МСП.

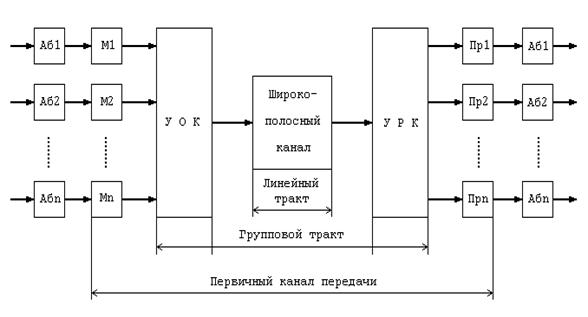

Рисунок 1.3 - Многоканальная система передачи

Аб_i - абонент; М_i - преобразующие устройства (модуляторы); УОК - устройство объединения каналов; УРК - устройство разъединения каналов; Пр_i - преобразующие устройства (демодуляторы).

В МСП первичные сигналы, поступающие от абонента, преобразуются модуляторами (М_i). Полученные сигналы называются канальными сигналами. УОК объединяет канальные сигналы в так называемый групповой сигнал.

Первичный сигнал в структуре телекоммуникационных систем и сетей (ТКСС) есть объект транспортировки, так как он должен быть передан от передатчика к приемнику.

Классификация первичных сигналов разнообразна. Рассмотрим классификацию по виду сигналов.

Аналоговым (непрерывным) сигналом называется сигнал электросвязи, у которого величина информационных параметров может принимать непрерывное множество состояний. Аналоговым сигналом может быть и импульсный сигнал, если один из его параметров (амплитуда, частота следования, фаза) принимает бесчисленное множество состояний.

Дискретным называется сигнал электросвязи, у которого величина одного из информационных параметров квантуется, т.е. имеет счетное множество состояний.

Цифровым называется сигнал электросвязи, у которого счетное множество величин одного из информационных параметров описывается ограниченным набором кодовых комбинаций.

Лекция 2. Классификация и структура построения радиотехнических систем.

План:

1. Развитие радиотехники и телекоммуникации.
