ЛАБОРАТОРНАЯ РАБОТА № 1

ВВЕДЕНИЕ

Важность диагностирования признавалась еще в древнем мире, что нашло отражение в известной латинской поговорке: Bene dignoscitur, bene curatur» - «Хорошо распознается — хорошо вылечивается» (применялась в основном в медицине). В XX веке техническая диагностика выделяется в самостоятельную область знаний, рассматривающую методы и средства оценки технического состояния машин, механизмов, оборудования, конструкций и других технических объектов. Терминология, классификация и терминология систем диагностирования зафиксирована в ГОСТ (см.Приложение А). В настоящем разделе приведены базовые понятия.

Локомотив и его оборудование являются «объектом технического диагностирования», у которого следует определить:

- техническое состояние (постановка диагноза);

- места отказа (локализация отказа);

- причина отказа;

- прогнозирование технического состояния;

- сбор аварийной схемы (перспективная функция).

В технической диагностике множество входных и выходных сигналов объекта диагностирования принято называть «основными диагностическими параметрами» (сигналами), т.к. их использование при диагностировании обязательно и достаточно для проверки работоспособности. Внутренние состояния представляют собой совокупность дополнительных диагностических параметров и используются для локализации отказа и прогнозирования работоспособности.

В общем случае множество технических состояний состоит из двух элементов: исправное состояние и неисправное состояние (отказ). Расширение множества состояний происходит за счет разделения неисправного состояния на конкретные виды неисправностей.

ДИАГНОСТИРОВАНИЕ ТЕПЛОВОЗА ПО ДАННЫМ АПК «БОРТ»

Цель работы: изучить особенности процесса диагностирования тепловозов, оборудованных системой АПК «БОРТ».

Аппаратно-программный комплекс «Борт» разработки ЗАО «НИИТКД» (г.Омск) - старейшая и наиболее массовая система учета топлива, установленная на более чем 2500 секциях тепловозов (Рис.1.1).

АПК «Борт» контролирует более 20 параметров, имеет накопитель информации, связь с которым на разных версиях АПК «Борт» возможна следующим образом:

- путем снятия внутренней flash-памяти;

- путем скачивания информации из АПК «Борт» на внешнюю flash-память;

- по каналу стандарта GPRS через сотового оператора связи.

Для обработки данных АПК «Борт» в НИИТКД разработан сетевой Web-портал «Солярис», в состав которого входит программный модуль АРМ «Борт», реализующий функции АРМ МСУ.

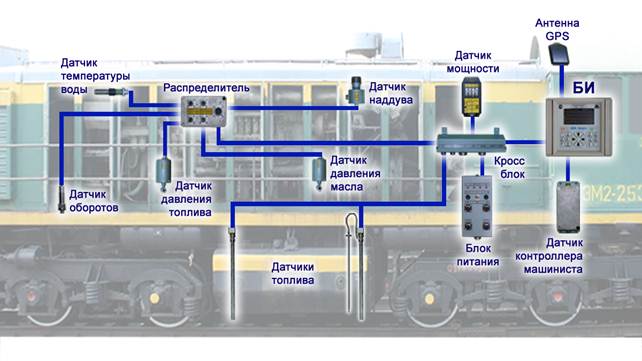

Рисунок 1.1 – Аппаратные средстваАПК «Борт» на тепловозе ТЭМ2

Имеется опыт использования АРМ «Борт» для мониторинга технического состояния тепловозов.

Web-приложение АРМ «БОРТ» (Рис.1.2) предназначено для контроля работы тепловозного парка по данным, полученным от АПК «БОРТ» в составе автоматизированного рабочего места (расшифровки и анализа данных, полученных с АПК «БОРТ») далее АРМ «БОРТ».

АРМ «БОРТ» рассчитан на непрерывную круглосуточную работу в сети, поддерживающей протокол HTTP. АРМ «БОРТ» в распределенной системе по сети Интернет. Данные АПК «БОРТ», полученные по сети Интернет, по мере поступления обрабатываются, заносятся в базу данных и становятся доступны для пользователя через АРМ «БОРТ» в виде Web-интерфейса. Возможно диагностирование режимов эксплуатации силовой установки тепловоза и расход топлива. АРМ «БОРТ» позволяет автоматически оценить интегральные параметры тепловоза за выбранный интервал времени. При этом определяются удельные расходы топлива по отношению к пройденному пути и проделанной работе. АРМ «БОРТ» позволяет осуществить допусковый контроль параметров локомотива (давление масла, давление топлива, наличие воды в баке и др.). При выходе параметра за заданный порог формируются предупредительные цветовые отметки в отчетах с расшифровкой несоответствия норме.

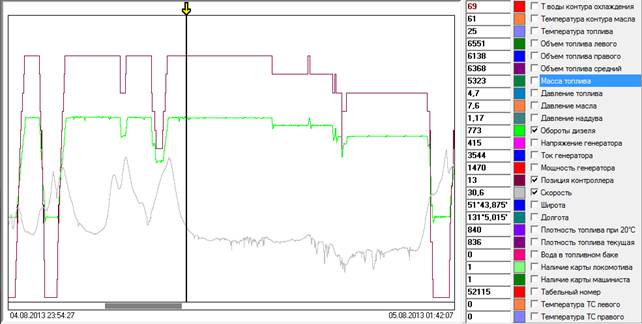

Рисунок 1.2 – АРМ «Борт»
