Двухступенчатая парокомпрессионная холодильная машина с ПС-ТО

(промежуточный сосуд-теплообменник).

Применение в судовых холодильных машинах обычных ПС нежелательно, поскольку их размещение сопряжено с трудностями, а работа может нарушаться из-за качки и крена. Поэтому вместо них используются ПС- теплообменники (со змеевиками).

После конденсатора жидкий хладагент (cocт 5) разделяется на 2 потока: основной в змеевик ПС-ТО, а меньшая часть в ТРВ1(РК1), где дросселируется от давления в конденсаторе p_к до промежуточного давления p (5-6), поступает в ПС-ТО и там испаряется, охлаждая основной поток жидкого x. a в змеевике. В результате этот поток переохлаждается до состояния 7'(5-7') и поступает к РК2, где дросселируется сразу от p (KH) до р (7’-8) Одновременно в ПС-ТО осуществляется полное промежуточное охлаждение массы пара, поступающего из ПХ (3’-3”). Если бы можно было переохладить жидкий хладагент в змеевике до t , соответствующий p , то процесс дросселирования в РК2 переместится бы влево и занял положение 7”-7 (t =t =t ), а рассматриваемый цикл стоял бы термодинамически тождественен 2-х ступ. циклу при полном промежуточном охлаждении. В реально ПС-ТО температура жидкого хладагента на выходе t (7’) выше t , и чем больше разность между ними, тем меньше энергетическая эффективность цикла. Удельная массовая холодопроизводительность х.а. в цикле снижается

S (21)

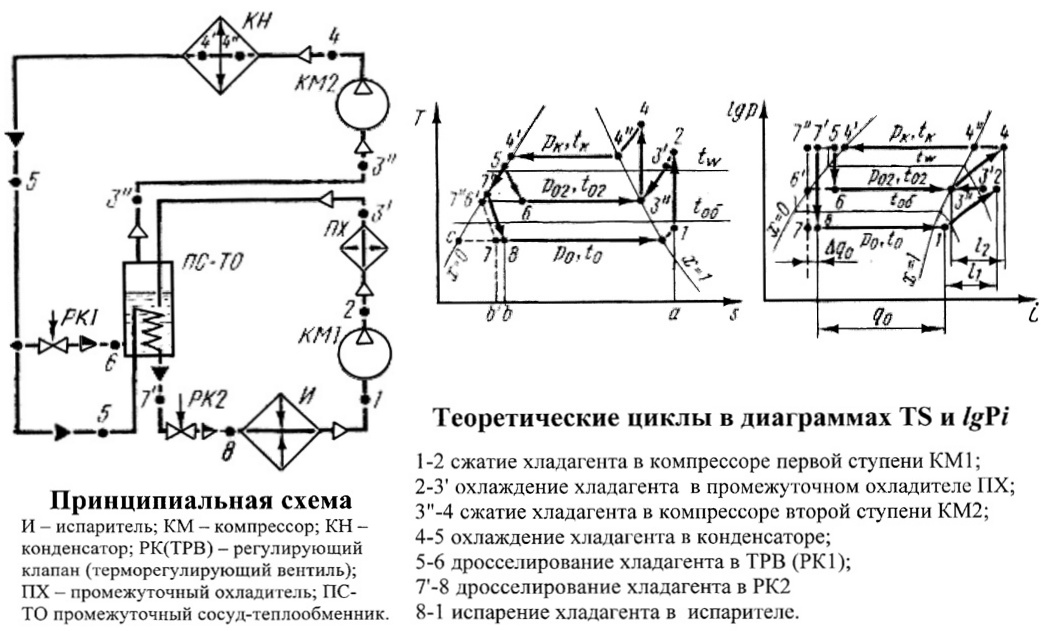

Рис.19 Двухступенчатая парокомпрессионная холодильная машина с ПС - теплообменником

Однако практические преимущества ПС-ТО значительны

1) переохлаждённый хладагент можно транспортировать по трубопроводам на большие расстояния, не опасаясь вредного балластного парообразования.

2) гораздо легче поддаётся автоматизации.
