Пример 1

Для заданного района строительства построить зимнюю и летнюю розу ветров и график изменения температуры наружного воздуха по месяцам.

Исходные данные: район строительства – Нижний Новгород (заречная часть).

Решение.

Для архитектурного анализа ветрового режима и построения розы ветров выбираем из табл. 7. «Направление и скорость ветра» (ТСН 31-301-96 НН) значения, соответствующие району застройки.

Пункт

Повторяемость направлений ветра, %

Январь

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

Макс. по рубам

Июль

Н. Новгород Заречная часть

5.1

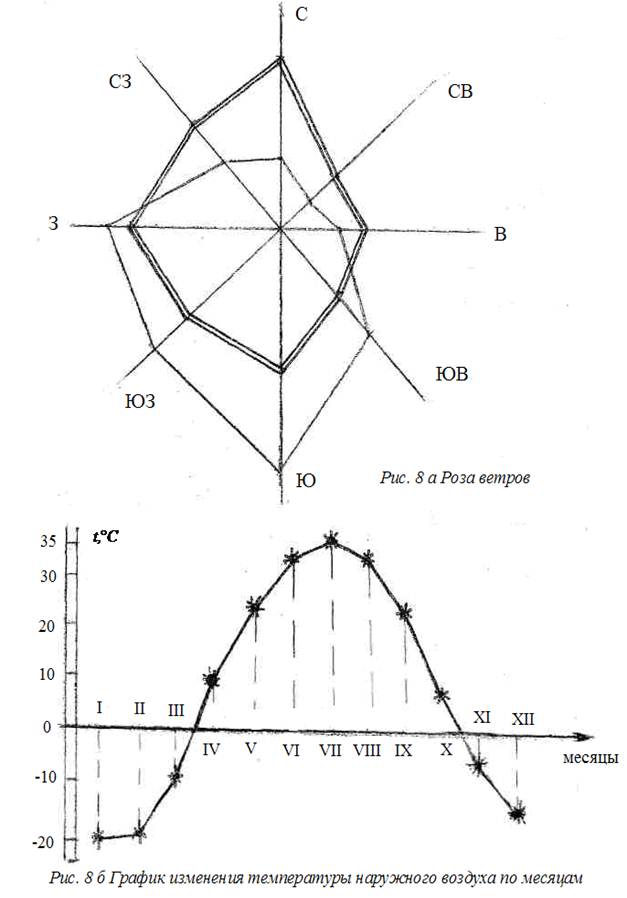

Построение розы ветров начинаем с изображения осей, соответствующих сторонам света. За начало отсчета принимают точку пересечения осей. В соответствии с заданной повторяемостью направлений ветра (в %) за январь откладываем в выбранном масштабе табличные значения. Полученные на графике точки (рис. 8а) соединяем прямыми линиями (зимняя роза ветров — синий цвет).

Аналогичным построением получаем розу ветров за летний период (красный цвет).

Для построения графика (рис. 8б) изменения температуры наружного воздуха по месяцам используем данные табл. 8.

Таблица 7

Направление и скорость ветра

Область, пункт

Повторяемость направлений ветра (числитель), %, повторяемость штилей, %, максимальная и минимальная скорость ветра, м/с

январь

Максимальная из средних скоростей по румбам за январь

июль

Максимальная из средних скоростей по румбам за июль

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

ШТИЛЬ

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

ШТИЛЬ

Ветлуга

3,4

Шахунья

5,6

3,5

Красные Баки

3,5

2,9

Воскресенское

3,6

Семенов

4,0

Городец

3,4

3,0

Н. Новгород (заречная часть)

5,1

Продолжение таблицы 7

Лысково										6,2										3,2
Павлово										4,0										2,9
Дальнее Константиново										5,0
Арзамас										5,4
Выкса										4,7
Большое Болдино										5,3										3,6
Курмыш										4,0										2,9
Сергач										4,7
Ардатов										4,7
Лукоянов										4,7
Починки										4,7
Н. Новгород (нагорная часть)										5,1
Кстово										6,2										3,2

Продолжение таблицы 7

Перевоз										5,1
Чкаловск										6,2										3,2
Дзержинск										4,0
Богородск										3,4										3,0
Бор										5,1
Шатки										4,0
Воротынец										3,4										3,0
Пильна										5,1
Вача										4,0										2,9
Дивеево										5,0

Таблица 8

Температура наружного воздуха

Область, пункт	Температура воздуха, С^0	Средняя температура наиболее холодного периолда, С^0	Продолжительность периода со среднесуточной температурой С^0, сут
Средняя по месяцам
												Среднегодовая
Нижегородская область
Ветлуга	-13,0	-11,5	-5,3	3,3	10,8	15,8	17,8	15,7	9,6	2,4	-4,3	-9,5	2,6	-18
Шахунья	-13,3	-11,8	-5,6	3,3	10,8	15,9	17,9	15,7	9,4	2,3	-4,5	-10,0	2,4	-18	5,0
Красные Баки	-12,4	-10,9	-4,8	4,1	11,5	15,5	18,4	16,4	10,3	3,1	-3,7	-9,1	3,3	-17
Воскресенское	-12,7	-11,6	-5,5	4,1	11,8	16,6	18,6	16,4	10,4	3,3	-3,4	-9,0	3,3	-17
Семенов	-12,3	-11,1	-5,0	4,1	11,5	16,2	18,1	16,1	10,1	3,1	-3,5	-8,9	3,2	-17
Городец	-12,0	-11,0	-5,0	4,1	11,6	15,7	18,6	15,8	10,9	3,8	-2,8	-8,4	3,6	-15

Продолжение таблицы 8

Н. Новгород (заречная часть)	-11,5	-10,5	-4,7	5,0	12,3	17,0	18,7	16,9	11,0	3,9	-2,8	-7,9	4,0	-16
Лысково	-12,0	-11,2	-5,2	4,6	12,3	16,9	18,7	16,9	11,0	3,6	-3,2	-8,5	3,7	-16
Павлово	-11,4	-10,2	-4,4	5,0	12,4	16,9	18,7	17,0	11,1	3,8	-2,8	-7,9	4,0	-5
Дальнее Константиново	-11,8	-10,9	-5,2	4,5	12,2	16,8	18,6	16,9	10,9	3,6	-3,1	-8,3	3,7	-16
Арзамас	-12,1	-11,4	-5,7	4,4	12,2	16,7	18,5	16,8	10,8	3,4	-3,3	-8,4	3,5	-16
Выкса	-11,1	-10,0	-4,3	5,3	12,7	17,1	18,9	17,2	11,2	4,2	-2,4	-7,5	4,2	-15
Большое Болдино	-11,8	-11,1	-5,3	4,6	12,4	16,9	18,7	17,1	11,1	3,7	-2,9	8,1	3,8	-16
Курмыш	-12,4	-11,7	-5,5	4,7	12,5	17,0	18,8	17,1	11,2	3,7	-3,0	-8,6	3,7	-17
Сергач	-12,0	-11,1	-5,2	4,9	12,7	17,3	19,0	17,2	11,2	3,7	-3,2	-8,4	3,9	-16
Ардатов	-11,8	-11,1	-5,3	4,6	12,4	16,9	18,7	17,1	11,1	3,7	-2,9	8,1	3,8	-16
Лукоянов	-12,1	-11,2	-5,5	4,4	12,3	16,9	18,5	16,9	11,0	3,4	-3,5	-8,6	3,6	-16
Починки	-12,0	-11,5	-5,7	4,9	12,9	17,2	18,8	17,3	11,4	3,6	-2,8	-8,2	3,9	-16
Н. Новгород (нагорная часть)	-11,6	-10,3	-4,5	4,7	12,2	16,8	18,6	16,8	10,9	3,6	-3,1	-8,3	3,8	-16
Кстово	-12,0	-11,2	-5,2	4,6	12,3	16,9	18,7	16,9	11,0	3,6	-3,2	-8,5	3,7	-16
Перевоз	-11,4	-10,2	-4,4	5,0	12,4	16,9	18,7	17,0	11,1	3,8	-2,8	-7,9	4,0	-5
Чкаловск	-11,8	-10,9	-5,2	4,5	12,2	16,8	18,6	16,9	10,9	3,6	-3,1	-8,3	3,7	-16
Дзержинск	-12,1	-11,4	-5,7	4,4	12,2	16,7	18,5	16,8	10,8	3,4	-3,3	-8,4	3,5	-16
Богородск	-11,1	-10,0	-4,3	5,3	12,7	17,1	18,9	17,2	11,2	4,2	-2,4	-7,5	4,2	-15
Бор	-11,8	-11,1	-5,3	4,6	12,4	16,9	18,7	17,1	11,1	3,7	-2,9	8,1	3,8	-16
Шатки	-12,4	-11,7	-5,5	4,7	12,5	17,0	18,8	17,1	11,2	3,7	-3,0	-8,6	3,7	-17
Воротынец	-12,0	-11,1	-5,2	4,9	12,7	17,3	19,0	17,2	11,2	3,7	-3,2	-8,4	3,9	-16
Пильна	-11,8	-11,1	-5,3	4,6	12,4	16,9	18,7	17,1	11,1	3,7	-2,9	8,1	3,8	-16
Вача	-12,1	-11,2	-5,5	4,4	12,3	16,9	18,5	16,9	11,0	3,4	-3,5	-8,6	3,6	-16
Дивеево	-12,0	-11,5	-5,7	4,9	12,9	17,2	18,8	17,3	11,4	3,6	-2,8	-8,2	3,9	-16

Задание № 1

Для заданного района строительства построить зимнюю и летнюю розы ветров и график изменения средней месячной температуры по месяцам. Исходные данные взять из таблицы 9 в соответствии с заданным вариантом.

Таблица 9

Индивидуальные задания

№ варианта	Район строительства	Примечание
	Ветлуга	ТСН 31-301-96 НН
	Шахунья	- // -
	Красные Баки	- // -
	Воскресенское	- // -
	Семенов	- // -
	Городец	- // -
	Нижний Новгород (заречная часть)	- // -
	Лысково	- // -
	Павлово	- // -
	Дальнее Константиново	- // -
	Арзамас	- // -
	Выкса	- // -
	Большое Болдино	- // -
	Курмыш	- // -
	Сергач	- // -
	Ардатов	- // -
	Лукоянов	- // -
	Починки	- // -
	Нижний Новгород (нагорная часть)	- // -
	Кстово	- // -
	Перевоз	- // -
	Чкаловск	- // -
	Дзержинск	- // -
	Богородск	- // -
	Бор	- // -
	Шатки	- // -
	Воротынец	- // -
	Пильна	- // -
	Вача	- // -
	Дивеево	- // -
