Выполнение работы. Рис. 3. Лабораторная установка

Описание установки.

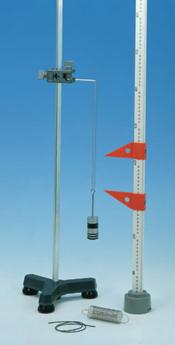

Рис. 3. Лабораторная установка

На рисунке 34 показана лабораторная установка. Установка содержит следующее оборудование:

Треножник,

Цилиндрическая опора, вставленная в треножник,

Зажим для образцов на цилиндрической опоре,

Метровая шкала, вставленная в крепежный болт,

Курсоры для шкалы,

Спиральные пружины,

Резиновая лента с квадратным сечением,

Держатель для гирь с отверстиями,

Гири, 10г и гири,50г,

Шелковая нить.

Коэффициент жесткости пружин определяется из формулы (1.1): . (1.5)

1. Подвесьте одну из двух пружин без груза за крепежный болт (рис. 3 и 4).

2. С помощью курсора по шкале линейки снимите отсчет положения нижнего конца пружины . Подвесьте к пружине держатель массы =10г с грузом массы и снимите отсчет по линейке нового положения нижнего конца пружины , как показано на рис.5. Разность отсчетов , соответствующую удлинению пружины под действием внешней нагрузки, занесите в таблицу 1.

3. Повторите измерения десять раз, увеличивая массу груза (пока общая масса грузов не достигнет 200г). Полученные данные измерений занесите в таблицу 1.

4. Повторите опыт по пунктам 2,3 для второй пружины и данные измерений занесите в таблицу 2 (форма - см. таблицу 1).

5. Найдите коэффициенты жесткости по формуле 1.5. Сделайте обработку данных измерения для каждой пружины, получите средние значения коэффициентов жесткости и соответствующие им абсолютные и относительные погрешности для обеих пружин.

Рис. 5. Схема измерения абсолютного удлинения пружины

6. Постройте графики зависимости растягивающей силы от удлинения для обеих пружин. Найдите по графикам коэффициенты жесткости пружин и сравните полученные значения с результатами, полученными аналитически. Сделайте вывод о справедливости закона Гука.

Таблица 1

N	m, кг	F, Н	, м	k, Н/м			, Н/м
…
