Оперативные запоминающие устройства




Полупроводниковые ЗУ подразделяются на ЗУ с произвольной выборкой и ЗУ с последовательным доступом. ЗУПВ подразделяются на:

- статические оперативные запоминающие устройства (СОЗУ);

- динамические оперативные запоминающие устройства (ДОЗУ). ЗУ с последовательным доступом подразделяются на:

- регистры сдвига;

- приборы с зарядовой связью (ПЗС).

В основе большинства современных ОЗУ лежат комплиментарные МОП ИМС (КМОП), которые отличаются малой потребляемой мощностью. Это достигается применением пары МОП транзисторов с разным типом канала: n-МОП и p-МОП. Как видно на рис. 4.5, в КМОП инверторе как при низком, так и при высоком уровне сигнала на входе один из транзисторов закрыт. Поэтому потребление энергии происходит только при переключении "1"R"0" (и обратно).



Рис. 4.5. Схема КМОП инвертора.

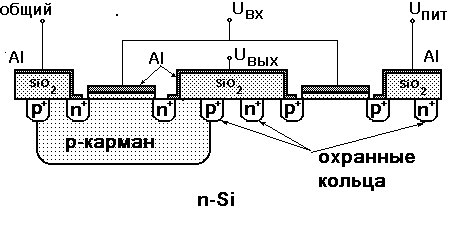

Чтобы реализовать на подложке n-типа не только p-канальный транзистор, но и n-канальный, последний изготавливается в так называемом "кармане", как показано на рис. 4.6

Рис. 4.6. Конструкция инвертора на КМОП транзисторах.



Аналогично на четырех МОП транзисторах (2 n-МОП и 2 p-МОП, включенных параллельно и последовательно) можно построить и другие базовые логические элементы "И" и "ИЛИ" и, соответственно, на их основе строятся все другие более сложные логические схемы.

Как известно, быстродействие МОП транзисторов в первую очередь ограничивается большой входной емкостью затвор-исток (подложка). Уменьшение геометрических размеров приборов (площади затвора и длины канала) при увеличении степени интеграции увеличивает граничную частоту.

Малое потребление энергии позволяет использовать КМОП ИМС с питанием от микробатареи как ПЗУ, где располагается часть операционной системы, которая осуществляет начальную загрузку всей системы (программа Setup).
