Белые чугуны. В белых чугунах весь углерод находится в химически связанном состоянии (в виде цементита), т

В белых чугунах весь углерод находится в химически связанном состоянии (в виде цементита), т. е. кристаллизуются они, как и углеродистые стали, по метастабильной диаграмме Fe – Fe₃C. Свое название они получили по специфическому матово-белому цвету излома, обусловленному наличием в структуре цементита.

Белые чугуны очень хрупки и тверды, плохо поддаются механической обработке режущим инструментом. Чисто белые чугуны в машиностроении используется редко, они обычно идут на передел в сталь или используются для получения ковкого чугуна.

Структура белых чугунов при нормальной температуре зависит от содержания углерода и соответствует диаграмме равновесного состояния «железо-цементит». Образуется такая структура в результате ускоренного охлаждения при литье.

В зависимости от содержания углерода белые чугуны делятся:

1) на доэвтектические, содержащие от 2 до 4,3% углерода; состоят из перлита, вторичного цементита и ледебурита;

2) эвтектические, содержащие 4,3% углерода, состоят из ледебурита;

3) эаэвтектические, содержащие от 4,3 до 6,67% углерода, состоят из перлита, первичного цементита и ледебурита.

а б в

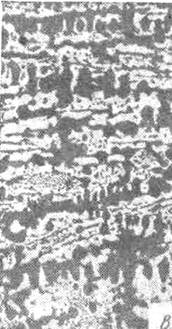

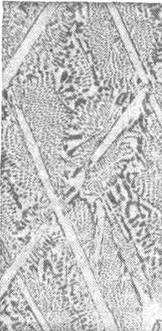

Рис. 4.1. Микроструктура белых чугунов, × 200:

а – доэвтектический (ледебурит, перлит + вторичный цементит);

б – эвтектический (ледебурит);

в – заэвтектический (ледебурит + первичный цементит)

Перлит в белом чугуне наблюдается под микроскопом в виде темных зерен, а ледебурит – в виде отдельных участков колоний. Каждый такой участок представляет собой смесь мелких округленных или вытянутых темных зерен перлита, равномерно распределенных в белой цементитной основе (рис. 4.1, а). Вторичный цементит наблюдается в виде светлых зерен.

С увеличением концентрации углерода в доэвтектическом чугуне доля ледебурита в структуре увеличивается за счет уменьшения участков структуры, занимаемых перлитом и вторичным цементитом.

Эвтектический чугун состоит из одной структурной составляющей ‑ ледебурита, представляющего собой равномерную механическую смесь перлита с цементитом (рис. 4.1, б).

Структура заэвтектического чугуна состоит из первичного цементита и ледебурита (рис. 4.1, в). С увеличением углерода количество первичного цементита в структуре возрастает.

Дата добавления: 2014-11-29
