Трассировка, схемы сетей

Водопроводная сеть

Начертание в плане водоводов и водопроводной сети определяется

· взаимным расположением источника и объекта водоснабжения,

· планировкой застройки,

· рельефом местности,

· грунтовыми условиями,

· наличием искусственных и естественных препятствий,

· требованиями к обеспечению бесперебойного снабжения водой потребителей,

· кратчайшими путями транспортирования воды.

Взаимная увязка перечисленных требований и факторов осуществляется на первой стадии проектирования – трассирование сети.

По конфигурации водопроводные сети бывают

· тупиковые (разветвленные) (рис. 2.22, а),

· кольцевые (рис. 2.22, б).

Тупиковые сети не обеспечивают бесперебойности водоснабжения, поэтому они могут быть применены в тех случаях, когда по условиям потребления воды возможны перерывы в ее подаче на время, необходимое для ликвидации аварии, или когда существуют запасы воды для снабжения объекта на время восстановления трубопровода.

Кольцевые сети. Благодаря наличию параллельно работающих линий, авария на любом участке не приводит к прекращению подачи воды потребителям, кроме питающихся непосредственно от поврежденного участка.

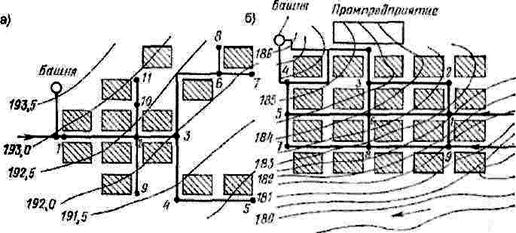

Рис.2.22. Конфигурация сети:

а – тупиковая; б – кольцевая

Для городских и производственных водопроводов, как правило, устраивают кольцевые сети. При проектировании и гидравлическом расчете все линии сети обозначаются цифрами и условно разделяются на

· магистральные,

· распределительные.
