Чертежный шрифт

Практическая работа №4

Шрифтом называется однородное начертание всех букв алфавита и цифр, которое придает им общий характерный облик. Чертежный шрифт должен легко читаться и быть простым в написании. На чертежах и других конструкторских документах всех отраслей промышленности и строительства применяют чертежный шрифт, который устанавливает ГОСТ 2.304 - 81 (СТ СЭВ 851 – 78-СТ СЭВ 855-78). ГОСТ устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Применение шрифта размером 1,8 не рекомендуется и допускается только для шрифта типа Б. Размер шрифта определяется высотой прописных букв в миллиметрах. Высота букв h измеряется перпендикулярно к основанию строки.ГОСТом установлены следующие типы шрифта: тип А с наклоном около 75°; тип А без наклона. В учебных заведениях обычно пользуются шрифтом типа Б с наклоном 75°

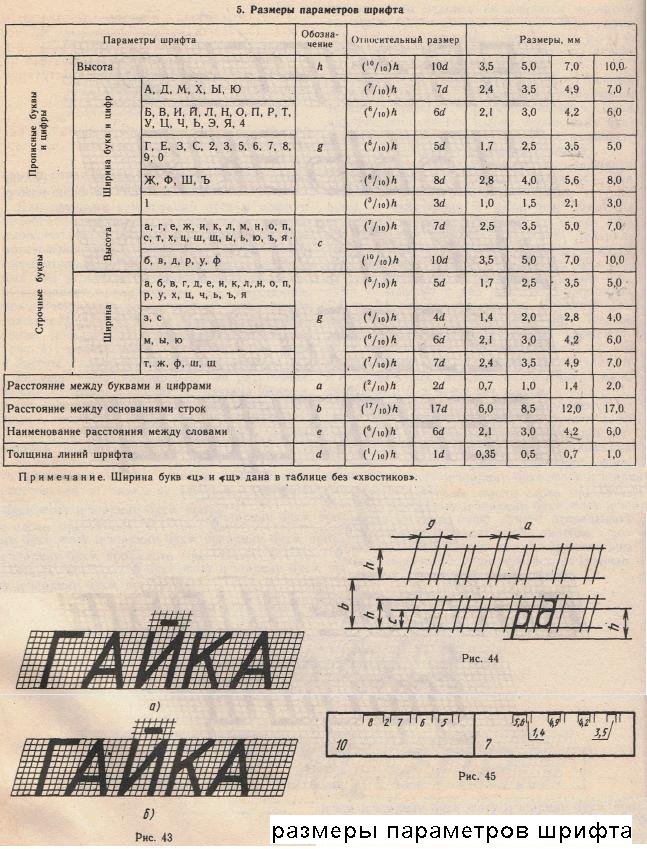

Для изучения конструкции букв и цифр и приобретения навыков их написания следует выполнить несколько надписей с помощью вспомогательной сетки. Сетка состоит из тонких горизонтальных и наклонных линий, проведенных под углом 75° к горизонтальной линии, и выполняется карандашом 2Т. Расстояние между параллельными линиями сетки равно толщине линий шрифта с выбранного для написания (рис. 40). Толщина линий шрифта d (рис. 41) определяется в зависимости от типа и высоты шрифта h (размера шрифта). Размеры таких параметров, как расстояние между буквами в словах а, ширина букв и цифр g, минимальное расстояние между словами е, расстояние между основаниями строк, для наиболее применяемых размеров шрифта типа Б следует брать из таблицы. Если в предложении есть знаки препинания, то расстояние между словами определяется расстоянием от знака препинания до первой буквы следующего слова. Если надпись начинается с прописной буквы, а остальные буквы строчные, то высота строчных букв, кроме букв б, в, д, р, у, ф равна предыдущему размеру шрифта. Например, если надпись выполняется шрифтом размером 10, то высота строчных букв равна 7 мм. Высота строчных букв б, в, д, р, у, ф равна высоте прописных букв размера шрифта, которым выполняется надпись. Толщина обводки прописных и строчных букв в одном слове должна быть одинаковой согласно принятому размеру шрифта. Если надпись выполняется только прописными буквами, то первая буква по высоте не выделяется; все буквы имеют одинаковую высоту.

Конструкции цифр и букв русского алфавита для шрифта типа Б показаны на рисунке ниже. Для наглядности прямолинейные участки затушеваны, а скругления и наклонные элементы оставлены светлыми. Промежутки между двумя смежными буквами, имеющими непараллельные пограничные линии, зрительно кажутся увеличенными, поэтому в сочетаниях букв Л, ГЛ, АД, АЛ, КА, ГЦ промежуток между буквами уменьшают в два раза, а в сочетаниях ГА и ТА не делают совсем. Сравните два написания одного слова (рис. 43). Первое слово выполнено с одинаковыми промежутками между всеми буквами (рис. 43, а). Во втором слове (рис. 43, б) между буквами К и А промежуток уменьшен наполовину, а между буквами Г и А его нет совсем.

Все надписи на чертежах выполняются от руки. При изучении конструкции букв и цифр необходимо пользоваться вспомогательной сеткой, показанной на рисунке 40, овладев навыками написания шрифта, следует применять упрощенную вспомогательную сетку (рисунок 44), которая ограничивает высоту и ширину букв, промежутки между буквами и словами. Размеры элементов букв и цифр лучше откладывать по самодельной разметочной линейке, сделанной из бумаги, так как из-за толщины обычной линейки размеры переносятся неточно.

Практическая работа №5
