Трехфазный выпрямитель

Многофазные выпрямители

Многофазные выпрямители применяются, как правило, только в промышленной и специальной аппаратуре. Обычно в промышленной аппаратуре применяются трехфазные выпрямители двух типов – трехфазный выпрямитель и выпрямитель Ларионова.

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке 9.

Рисунок 9 - Принципиальная схема и осциллограммы напряжения

Ф_А, Ф_С, Ф_В – напряжения на вторичных обмотках трехфазного трансформатора.

U _da, U_db, U_dc - напряжение на нагрузке, получаемое с соответствующего вентиля.

U_н – суммарное напряжение на нагрузке.

Выпрямитель представляет собой однополупериодный выпрямитель для каждой из трех фазных вторичных обмоток. Все три вентиля имеют общую нагрузку. Если рассмотреть осциллограммы напряжения на нагрузке при отключенном конденсаторе для каждой из трех фаз, то можно заметить, что напряжение на нагрузке имеет такой же уровень пульсаций, как и в схеме однополупериодного выпрямления. Сдвиг фаз (т.е. сдвиг по времени) напряжений выпрямителей между собой в результате даст в 3 раза меньший уровень пульсаций, чем в однофазной однополупериодной схеме выпрямления.

Достоинства: Низкий уровень пульсаций выпрямленного напряжения.

Недостатки: Так же как и в однофазной однополупериодной схеме выпрямления, низкий КПД, нерациональное использование трансформатора. Данный выпрямитель неприменим для обычной однофазной сети.

Схема Ларионова

Принципиальная схема и осциллограммы напряжения в различных точках выпрямителя приведены на рисунке 10.

Рисунок 10 - Принципиальная схема и осциллограммы напряжения

Этот выпрямитель представляет собой мостовые выпрямители для каждой пары трехфазных обмоток, работающие на общую нагрузку.

Соединяя в себе достоинства мостового выпрямителя и трехфазного питания, он имеет настолько низкий уровень пульсаций, что позволяет работать почти без сглаживающего конденсатора или с небольшой его емкостью.

Недостатки: Увеличенное количество вентилей. Выпрямитель также не может быть применен для работы в однофазной бытовой сети.

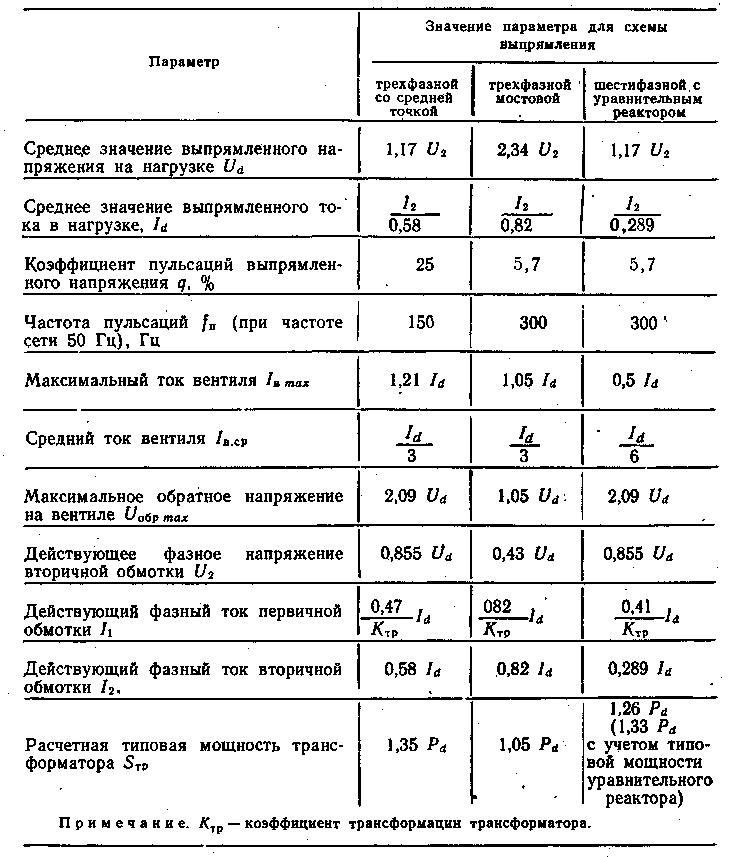

Таблица 2 – Свойства трехфазных схем выпрямления
