Обозначения разрезов

Положение секущей плоскости на чертеже указывают линии сечения. Для горизонтальных разрезов линии сечения указываются на главном виде или виде слева, для фронтальных – на виде сверху и слева; для профильных на главном виде и виде сверху. Для линии сечения применяется разомкнутая линия толщиной от S до 1,5S (см. ГОСТ 2.303-68).

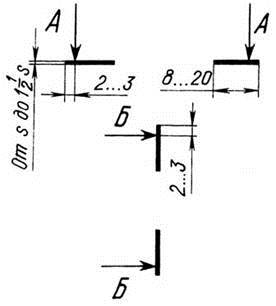

Для простых разрезов вычерчиваются начальный и конечный штрихи (рис. 12.2), а для сложных – начальный, у перегибов и конечный штрихи (рис. 12.12). Начальный и конечный штрихи линий сечения не должны пересекать контур соответствующего изображения. На этих штрихах перпендикулярно к нам следует ставить стрелки, указывающие направление взгляда. Стрелки находятся на расстоянии 2-3 мм от конца штриха (рис. 12.3)

Рис. 12.3.

У начала и конца линии сечения, а при необходимости и у перегибов этой линии (для сложных разрезов), ставят одну и ту же прописную букву русского алфавита.

Буквы наносят около стрелок, указывающих направления взгляда, и в местах перегиба (в случае необходимости) со стороны внешнего угла, образованного линией сечения и стрелкой. Располагают их параллельно основной подписи чертежа.

Разрезы простые и сложные отмечаются надписью типа «А-А», теми же буквами, что и у линии сечения, написанными над разрезом через тире. Их располагают параллельно основной надписи чертежа.

Если секущая плоскость совпадает с плоскостью симметрии предмета в целом (его наружной и внутренней формой) и соответствующие изображения расположены на одном и том же месте в непосредственной проекционной связи и не разделены какими-либо другими изображениями, на простых горизонтальных, фронтальных и продольных разрезах не отмечают положение секущей плоскости и разрез надписью не сопровождают.

Примеры разрезов, не требующих надписей, приведены на рис. 12.6.
